نحوه چیدمان رم در سرورهای HP برای حداکثر کارایی

مقدمه: اهمیت چیدمان صحیح حافظه در سرور

سرورهای HPE ProLiant به عنوان ستون فقرات مراکز داده مدرن، نیازمند پیکربندی دقیق تمام اجزای سخت‌افزاری خود هستند تا بتوانند بالاترین سطح کارایی، قابلیت اطمینان و پایداری را ارائه دهند. یکی از حیاتی‌ترین این اجزا، حافظه دسترسی تصادفی (RAM) یا ماژول‌های DIMM (Dual In-line Memory Module) است. نصب نادرست حافظه نه تنها می‌تواند منجر به کاهش سرعت سرور شود، بلکه در مواردی باعث عدم بوت شدن سیستم، بروز خطاهای سیستمی مکرر و ناپایداری‌های غیرقابل پیش‌بینی خواهد شد.

در این راهنمای جامع، شما را با جزئیات فنی و دقیق نحوه چیدمان رم در سرور اچ پی آشنا خواهیم کرد. در نظر داشته باشید که اگر قصد خرید سرور hp جدیدی دارید یا می‌خواهید ظرفیت رم سرور اچ پی موجود خود را ارتقا دهید، رعایت این اصول فنی کاملاً الزامی است. این راهنما به شما کمک می‌کند تا مطمئن شوید که سرور HPE ProLiant شما با بالاترین سرعت و بهره‌وری ممکن در حال کار است. ما به شما نشان می‌دهیم که چگونه از تمام پتانسیل کنترلر حافظه و گذرگاه‌های داده سرور خود استفاده کنید.

مفاهیم پایه حافظه در سرورهای HP

پیش از ورود به دستورالعمل‌های چیدمان رم سرور اچ پی، لازم است با چند مفهوم کلیدی در حافظه سرور آشنا شویم:

۱. ماژول DIMM و انواع آن

ماژول‌های حافظه مورد استفاده در سرورها از نوع DIMM هستند. در سرورهای HPE، معمولاً از حافظه‌های DDR4 یا DDR5 استفاده می‌شود. انواع کلیدی DIMM شامل موارد زیر است:

• UDIMM (Unregistered/Unbuffered DIMM): ارزان‌تر و سریع‌تر، اما ظرفیت پایین‌تر. مناسب برای سرورهای کوچک یا ورک‌استیشن‌ها.
• RDIMM (Registered DIMM): دارای رجیستر برای کاهش بار الکتریکی روی کنترلر حافظه. رایج‌ترین نوع در سرورهای سازمانی.
• LRDIMM (Load-Reduced DIMM): با استفاده از یک تراشه بافر، بار الکتریکی را به طور قابل توجهی کاهش می‌دهد و امکان استفاده از ظرفیت‌های بسیار بالاتر و تعداد بیشتر ماژول را فراهم می‌سازد.

۲. بانک حافظه و کانال‌ها (Channels)

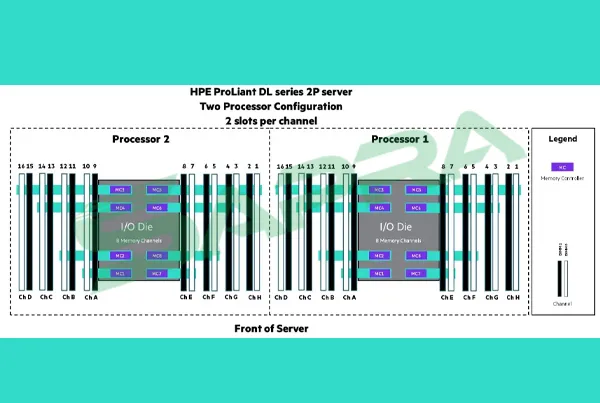

معماری حافظه مدرن سرورهای HPE بر پایه کانال‌های حافظه است. هر پردازنده (CPU) دارای یک یا چند کنترلر حافظه داخلی است که به چندین کانال متصل می‌شوند. هر کانال به نوبه خود دارای یک یا چند اسلات DIMM است.

• سرورهای نسل ۹ (Gen9) و ۱۰ (Gen10) اینتل زئون معمولاً از چهار تا شش کانال حافظه برای هر پردازنده پشتیبانی می‌کنند.
• سرورهای نسل ۱۰ پلاس (Gen10 Plus) و ۱۱ (Gen11) با پردازنده‌های جدیدتر ممکن است تا هشت کانال را پشتیبانی کنند.
• برای دستیابی به حداکثر پهنای باند، باید هر کانال حافظه را به طور مساوی پر کنید.

۳. اسلات‌های سفید و سیاه (White & Black Slots)

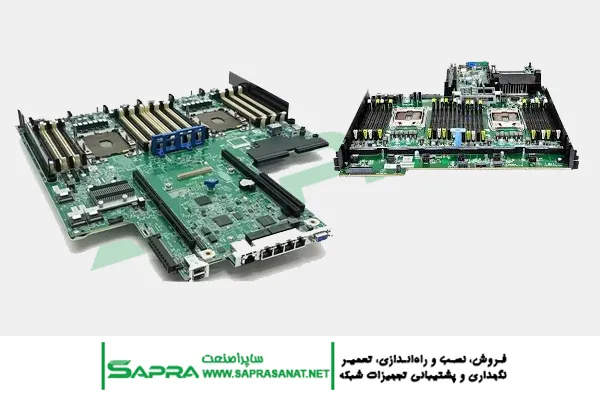

در مادربردهای سرور HP، اسلات‌های DIMM معمولاً با رنگ‌های مختلف (اغلب سفید و مشکی) مشخص می‌شوند. این رنگ‌ها نشان‌دهنده اولویت نصب هستند:

• اسلات‌های سفید (یا گاهی آبی/فیروزه‌ای): این‌ها اسلات‌های اصلی هستند و همیشه باید ابتدا پر شوند. این اسلات‌ها معمولاً مربوط به DIMMهای اول در هر کانال هستند.
• اسلات‌های سیاه (یا گاهی خاکستری): این‌ها اسلات‌های ثانویه هستند و پس از پر شدن تمام اسلات‌های سفید، باید پر شوند.

۴. رنک حافظه (Rank – SR/DR)

رنک (Rank) یک بلوک داده است که ۱۸ بیت عرض دارد و کنترلر حافظه می‌تواند آن را به طور مستقل فعال کند.

• Single Rank (SR): یک بلوک داده روی ماژول.
• Dual Rank (DR): دو بلوک داده روی ماژول.

استفاده از ماژول‌های Dual Rank معمولاً کارایی کلی را به دلیل فعال شدن Interleaving در داخل کانال، بهبود می‌بخشد، اما ممکن است در برخی موارد، حداکثر سرعت کلاک (Clock Speed) حافظه را محدود کند.

 Timing و Latency (تأخیر)

در عملکرد حافظه سرور، علاوه بر سرعت کلاک (Clock Speed)، زمان‌بندی (Timing) و تأخیر (Latency) نقش بسیار مهمی دارند. تایمینگ حافظه به مجموعه‌ای از پارامترها اشاره دارد که زمان مورد نیاز برای دسترسی به داده‌ها در داخل تراشه‌های DRAM را تعیین می‌کنند. این پارامترها معمولاً به صورت یک سری اعداد (مانند CL-tRCD-tRP-tRAS) نشان داده می‌شوند که هر کدام نمایانگر تعداد سیکل‌های کلاک مورد نیاز برای انجام یک عملیات خاص هستند. پایین‌تر بودن این اعداد به معنای دسترسی سریع‌تر به داده‌ها و تأخیر کمتر است. تأخیر کم در سرورها، به خصوص برای برنامه‌هایی که نیاز به پاسخگویی سریع (Low Latency) دارند (مانانند معاملات مالی یا دیتابیس‌های با حجم بالای تراکنش)، حیاتی است. در سرورهای HPE، کنترلر حافظه (Memory Controller) موجود در پردازنده، معمولاً بهترین و بهینه‌ترین زمان‌بندی را بر اساس ماژول‌های نصب شده و بالاترین سرعت ممکن تعیین می‌کند. با این حال، استفاده از ماژول‌های HPE Smart Memory تضمین می‌کند که این زمان‌بندی‌ها به طور کامل با سیستم عامل و سخت‌افزار سرور هماهنگ باشند.

ECC (Error-Correcting Code)

تمام حافظه‌های مورد استفاده در سرورهای HPE از تکنولوژی ECC پشتیبانی می‌کنند. این ویژگی از دیدگاه امنیت و پایداری شبکه بسیار حیاتی است. ECC با استفاده از بیت‌های پاریتی اضافی (Parity Bits)، می‌تواند خطاهای تک‌بیتی را در حین کارکرد حافظه، به صورت خودکار تصحیح (Correction) کند و از بروز خرابی داده‌ها یا کرش سیستم جلوگیری نماید. همچنین، خطاهای دو یا چندبیتی را شناسایی (Detection) کرده و سرور را مجبور به گزارش خطا می‌کند. بدون ECC، کوچکترین اختلالات الکتریکی یا نوسانات سیگنال می‌توانند منجر به تغییر تصادفی داده‌ها شوند (که به آن Soft Errors گفته می‌شود). مادربردهای سرور HPE و کنترلر حافظه، به طور مداوم این خطاها را پایش کرده و از طریق رابط iLO گزارش می‌دهند، که امکان نگهداری پیشگیرانه را فراهم می‌کند.

قوانین طلایی چیدمان رم در سرور HP

رعایت قوانین زیر برای اطمینان از کارکرد صحیح و بهینه سرور شما ضروری است:

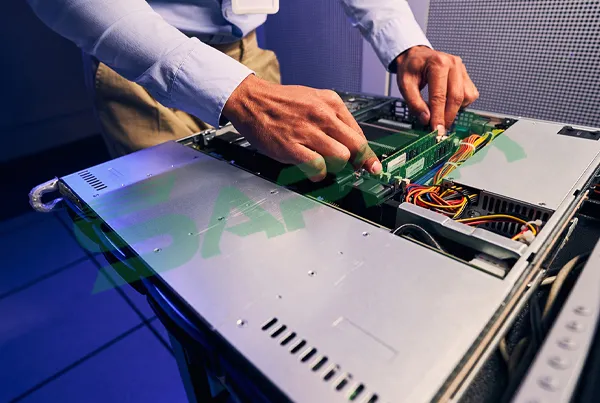

۱. شروع با اسلات‌های اصلی (سفید)

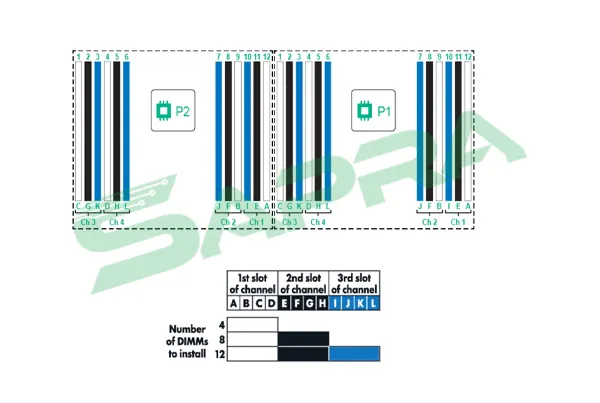

همیشه نصب را از اسلات‌های سفید یا رنگ روشن‌تر شروع کنید. در هر کانال، اسلاتی که از لحاظ فیزیکی دورترین فاصله را تا پردازنده دارد (Slot 1)، معمولاً اسلات اصلی (سفید) است. اگر سرور شما دارای ۱۲ اسلات برای هر CPU است (۶ کانال با ۲ اسلات در هر کانال)، ابتدا باید ۶ اسلات سفید را پر کنید.

۲. پر کردن متقارن کانال‌ها

مهم‌ترین قانون برای حداکثر پهنای باند این است که تعداد DIMMهای یکسان را در تمام کانال‌های یک پردازنده قرار دهید. اگر از ۳ DIMM استفاده می‌کنید، باید به طور متقارن آن‌ها را در کانال‌های ۱، ۲ و ۳ قرار دهید. اگر ۶ DIMM دارید، باید تمام ۶ کانال را با یک DIMM پر کنید.

۳. تطابق ماژول‌ها بین پردازنده‌ها

اگر سرور شما دارای دو پردازنده (Dual-CPU) است، پیکربندی حافظه روی هر دو پردازنده باید کاملاً یکسان باشد. به عنوان مثال، اگر CPU 1 دارای ۶ ماژول ۱۶ گیگابایتی است، CPU 2 نیز باید دارای ۶ ماژول ۱۶ گیگابایتی باشد و این ماژول‌ها باید در اسلات‌های متناظر نصب شوند.

۴. رعایت ترتیب ظرفیت و رنک

• DIMMهای با بالاترین رنک (مثلاً Quad Rank/LRDIMM) باید ابتدا نصب شوند.
• DIMMهای با بالاترین ظرفیت باید ابتدا نصب شوند. (اگر از ظرفیت‌های متفاوت استفاده می‌کنید. هرچند توصیه می‌شود از DIMMهای با ظرفیت یکسان استفاده کنید.)
• نکته: در عمل، استفاده از DIMMهای یکسان از نظر ظرفیت، سرعت و رنک، بهترین کارایی را تضمین می‌کند.

۵. قوانین ویژه LRDIMM و RDIMM

LRDIMM و RDIMM را نمی‌توان در یک سرور با هم مخلوط کرد. شما باید تنها از یک نوع حافظه استفاده کنید. در ظرفیت‌های بسیار بالا (مثلاً بیش از ۳ ترابایت در سرورهای نسل اخیر)، معمولاً استفاده از LRDIMM الزامی است.

۶. تطابق سرعت (Clock Speed)

سرعت نهایی حافظه در سرور توسط کندترین ماژول نصب شده یا حداکثر سرعت قابل پشتیبانی توسط کنترلر حافظه و پردازنده تعیین می‌شود. همیشه سعی کنید از ماژول‌های با سرعت کلاک یکسان استفاده کنید.

پیچیدگی چیدمان: مفاهیم Ranks و Bus Loading

چیدمان رم در سرور اچ پی به سادگی پر کردن اسلات‌ها نیست؛ بلکه به مدیریت بار الکتریکی روی باس (Bus) حافظه مربوط می‌شود. هر کانال حافظه دارای یک باس اختصاصی است که باید سیگنال‌ها را بین کنترلر حافظه (CPU) و ماژول‌های DIMM منتقل کند. هر DIMM نصب شده و تعداد رنک‌های آن (Single Rank یا Dual Rank)، بار الکتریکی خاصی را به این باس وارد می‌کند.

1. قانون حداکثر بار (Maximum Load Rule): در سرورهای HPE، کنترلر حافظه حداکثر ظرفیت بارگذاری مشخصی دارد. هرچه تعداد DIMMها و رنک‌های بیشتری روی یک کانال نصب شوند، بار الکتریکی افزایش یافته و در نتیجه، حداکثر سرعت کلاک (Clock Speed) که سرور می‌تواند تحمل کند، کاهش می‌یابد. به همین دلیل است که برای رسیدن به بالاترین سرعت‌های حافظه (مثلاً ۳۲۰۰MT/s)، سرور شما ممکن است تنها اجازه استفاده از یک یا دو DIMM در هر کانال را بدهد.

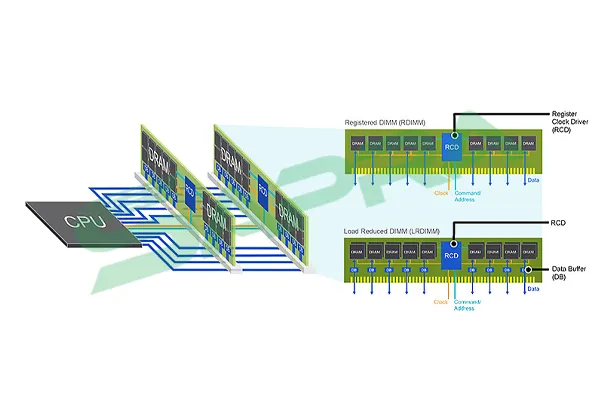

2. LRDIMM برای کاهش بار: اینجاست که ماژول‌های LRDIMM اهمیت پیدا می‌کنند. LRDIMMها با استفاده از یک تراشه بافر Load Reducer، بار الکتریکی را از کنترلر حافظه جدا می‌کنند. این قابلیت به مادربرد اجازه می‌دهد تا تعداد بیشتری از ماژول‌ها را با ظرفیت بالاتر و سرعت کلاک بالاتر، به طور همزمان پشتیبانی کند، که برای دستیابی به ظرفیت‌های چند ترابایتی حافظه در سرور اچ پی حیاتی است.
3. ترکیب رنک‌ها: HPE به شدت توصیه می‌کند که در صورت امکان، از ماژول‌های DIMM با رنک یکسان (همه SR یا همه DR) در یک کانال استفاده کنید. ترکیب رنک‌ها ممکن است منجر به عملکرد ناپایدار یا کاهش سرعت کلاک کل سیستم شود. همیشه باید ماژول‌های با رنک بالاتر (DR یا QR) را در اسلات‌های اصلی (سفید) قرار دهید.

تراکم و اسلات‌های خالی (Empty Slots)

هنگام برنامه‌ریزی برای خرید سرور hp، نه تنها باید به ظرفیت مورد نیاز فعلی، بلکه به نیازهای آتی خود نیز توجه کنید.

• تراکم (Density): به جای پر کردن تمام اسلات‌های موجود با ماژول‌های کم ظرفیت (مثلاً ۱۲ ماژول ۸ گیگابایتی)، بهتر است اسلات‌های کمتری را با ماژول‌های پرظرفیت‌تر (مثلاً ۶ ماژول ۱۶ گیگابایتی) پر کنید. این کار باعث می‌شود اسلات‌های کافی برای ارتقای حافظه در آینده باقی بمانند و همچنین بار الکتریکی کمتری به کنترلر وارد شود.
• اسلات‌های خالی (Unpopulated Slots): اگر اسلات‌های حافظه‌ای خالی می‌مانند، باید اطمینان حاصل کنید که Cover Blank یا پوشش‌های پلاستیکی کوچک روی آن‌ها قرار گیرند. این پوشش‌ها برای هدایت صحیح جریان هوا در داخل سرور و حفظ دمای بهینه قطعات حیاتی هستند. نادیده گرفتن این مورد می‌تواند به افزایش دمای محلی و کاهش طول عمر قطعات، به خصوص در سرور hp، منجر شود.

مدهای کاری حافظه در سرورهای HP

سرورهای HPE ProLiant، بسته به نوع پیکربندی DIMM، در مدهای کاری مختلفی عمل می‌کنند که بر نحوه دسترسی پردازنده به حافظه تأثیر می‌گذارند.

۱. مد Interleaving (به هم بافتن)

این مد، که هدف اصلی چیدمان صحیح است، به کنترلر حافظه اجازه می‌دهد تا برای افزایش پهنای باند، داده‌ها را به صورت متناوب بین کانال‌ها یا رنک‌ها توزیع کند.

• Channel Interleaving (به هم بافتن کانال): زمانی فعال می‌شود که کانال‌ها به طور متقارن پر شوند. این حالت بالاترین کارایی را ارائه می‌دهد. (به عنوان مثال، پر کردن هر ۶ کانال یک CPU با ۱ DIMM).
• Rank Interleaving (به هم بافتن رنک): زمانی فعال می‌شود که از DIMMهای Dual Rank (DR) یا Quad Rank (QR) استفاده شود.

۲. مد Mirroring (آینه‌ای)

در این مد، نیمی از حافظه به عنوان پشتیبان (Mirror) برای نیمه دیگر عمل می‌کند. این کار قابلیت اطمینان (Reliability) را به شدت افزایش می‌دهد (زیرا اگر یک ماژول از کار بیفتد، سرور روی ماژول آینه‌ای کار می‌کند)، اما ظرفیت کل حافظه قابل استفاده را به نصف کاهش می‌دهد.

• کاربرد: در محیط‌هایی که آپ‌تایم (Uptime) حیاتی‌ترین اولویت است، مانند سرورهای دیتابیس یا سامانه‌های امنیتی.
• نحوه فعال‌سازی: معمولاً با نصب دو مجموعه DIMM کاملاً یکسان (یا حداقل دو کانال حافظه) و تنظیم آن از طریق تنظیمات BIOS/UEFI سرور فعال می‌شود.

۳. مد Advanced ECC (Error-Correcting Code)

تمام سرورهای HPE از حافظه ECC استفاده می‌کنند، که می‌تواند خطاهای یک‌بیتی را تصحیح کند و خطاهای چندبیتی را شناسایی کند. اگر فقط یک DIMM در هر کانال نصب شود، معمولاً مد ECC استاندارد فعال است.

در سرورهای HPE نسل جدید (Gen10 به بالا)، مدهای ECC پیشرفته‌تری ارائه شده است:

• مد Standard ECC: اگر در هر کانال فقط یک DIMM نصب شده باشد، این مد فعال می‌شود و توانایی اصلاح خطای تک‌بیتی را دارد.
• مد Online Spare (Hot Spare): در این مد، یک ماژول DIMM کامل به عنوان ماژول یدکی در نظر گرفته می‌شود و هیچ داده‌ای روی آن نوشته نمی‌شود. در صورت شناسایی خرابی شدید در یک ماژول فعال، سیستم می‌تواند به طور خودکار به ماژول یدکی سوئیچ کند و از کرش سیستم جلوگیری نماید. این مد قابلیت دسترسی و پایداری (Availability) سیستم را به طور قابل ملاحظه‌ای افزایش می‌دهد، اما ظرفیت کل حافظه قابل استفاده را به اندازه ظرفیت ماژول یدکی کاهش می‌دهد. این مد معمولاً نیازمند یک چیدمان متقارن و اضافی است.
• مد Lockstep/Advanced ECC: در این حالت، داده‌ها به طور همزمان روی دو کانال حافظه یا دو رنک نوشته می‌شوند تا سطح بالاتری از تشخیص خطا فراهم شود. این مد معمولاً پهنای باند حافظه را کمی کاهش می‌دهد، اما قابلیت اطمینان بسیار بالاتری را فراهم می‌سازد که در محیط‌های امنیتی و حیاتی (Mission-Critical) ضروری است. فعال‌سازی این مد مستقیماً از طریق iLO و تنظیمات BIOS/UEFI سرور HPE انجام می‌شود.

مثال‌های عملی چیدمان (بر اساس سرورهای متداول HPE Gen10 با ۶ کانال در هر CPU)

نکته کلیدی: همیشه هدف نهایی، پر کردن تمام اسلات‌های سفید (DIMM-A) در هر ۶ کانال است (برای سرورهای HPE Gen10/11 که از معماری ۶ کاناله استفاده می‌کنند).

نکات تخصصی و امنیتی برای چیدمان رم

در هنگام چیدمان رم، باید به این نکات فنی نیز توجه داشته باشید:

۱. بررسی پشتیبانی فرم‌ور (Firmware)

پس از نصب رم، حتماً وارد HPE Integrated Lights-Out (iLO) یا BIOS/UEFI سرور شوید و مطمئن شوید که سرور تمام حافظه را شناسایی کرده و هیچ خطای پیکربندی حافظه‌ای وجود ندارد. به‌روزرسانی فرم‌ور iLO و BIOS به آخرین نسخه، اغلب مشکلات مربوط به شناسایی یا عملکرد حافظه‌های با سرعت بالا یا ظرفیت زیاد را برطرف می‌کند.

۲. HPE SmartMemory

اچ پی ماژول‌های حافظه خود را تحت عنوان SmartMemory عرضه می‌کند. این ماژول‌ها توسط HPE تأیید شده‌اند و به سرور این امکان را می‌دهند که سرعت، ظرفیت و وضعیت سلامت (Health Status) حافظه را از طریق iLO به طور دقیق مانیتور کند. استفاده از SmartMemory، ریسک‌های مربوط به ناسازگاری یا عملکرد پایین را به شدت کاهش می‌دهد.

۳. تست و تأیید عملکرد

پس از هر تغییر در پیکربندی حافظه، اجرای یک دوره تست استرس (Stress Test) برای حافظه (مانند Memtest86+ یا ابزارهای تشخیصی داخلی HPE) ضروری است. این کار به شناسایی خطاهای ماژول‌ها یا مشکلات چیدمان در زمان بارگذاری بالا (Heavy Load) کمک می‌کند، که برای حفظ پایداری امنیتی سیستم حیاتی است.

۴. ملاحظات امنیتی فیزیکی

پس از اتمام نصب، مطمئن شوید که درپوش سرور (Server Hood) به درستی بسته شده و قفل شده است. دسترسی فیزیکی به حافظه می‌تواند منجر به سرقت داده (Cold Boot Attack) یا تزریق کد مخرب از طریق دستکاری DIMMها شود.

بررسی و پایش عملکرد حافظه با iLO

یکی از بزرگترین مزیت‌های استفاده از سرورهای HPE، رابط مدیریت یکپارچه iLO (Integrated Lights-Out) است. iLO ابزاری حیاتی برای پایش و حفظ امنیت و پایداری حافظه است. پس از اتمام چیدمان رم در سرور اچ پی،  می‌بایست حتماً مراحل زیر انجام شود:

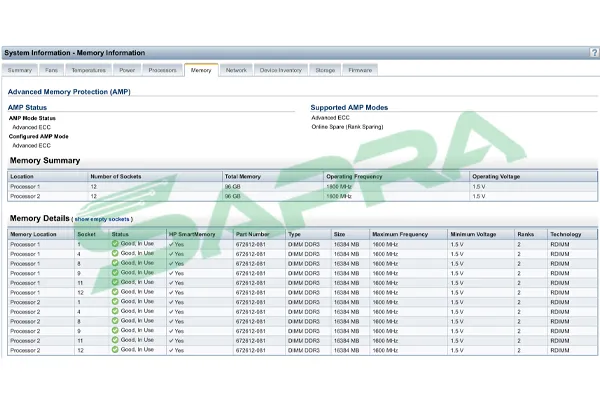

1. بخش اطلاعات سیستم (System Information) در iLO: در این بخش، iLO وضعیت هر ماژول DIMM نصب شده (شامل ظرفیت، سرعت، رنک و شماره قطعه) را نمایش می‌دهد. این تأیید نهایی می‌کند که سرور تمام حافظه را به درستی شناسایی کرده است.
2. لاگ رویدادها (IEL – Integrated Event Log): iLO به طور مداوم خطاهای ECC را که توسط کنترلر حافظه اصلاح شده‌اند، ثبت می‌کند. تعداد بالای خطاهای اصلاح شده (Corrected Errors) می‌تواند نشان‌دهنده شروع خرابی یک ماژول DIMM یا یک مشکل سیگنالینگ باشد، حتی اگر سیستم همچنان در حال کار باشد. نظارت بر این لاگ‌ها برای نگهداری پیشگیرانه (Proactive Maintenance) بسیار مهم است.

Health Status (وضعیت سلامت): اگر iLO وضعیت سلامت حافظه را به رنگ زرد (احتیاط) یا قرمز (خطر) نشان دهد، فوراً باید سرور را خاموش کرده و DIMM معیوب را تعویض کنید. ادامه کار با حافظه معیوب می‌تواند منجر به کرش‌های ناگهانی و از دست رفتن داده‌ها شود.

اهمیت تست در شرایط بار کاری بالا (Stress Testing)

یک اصل اساسی در تضمین امنیت شبکه، اطمینان از عملکرد صحیح سیستم در شرایط حداکثر بار کاری (Peak Load) است. چیدمان صحیح رم باید در عمل ثابت شود:

• ابزارهای تست: استفاده از ابزارهای تخصصی مانند HPE Smart Memory Diagnostic Tool یا Memtest86+ تحت محیط بوت (Boot Environment) برای اجرای چندین چرخه تست حافظه در سطح بیت.
• تست در محیط مجازی‌سازی: اگر سرور شما هاست مجازی‌سازی (مانند VMware ESXi یا Hyper-V) است، پس از نصب رم جدید، چندین ماشین مجازی را راه‌اندازی کنید و آن‌ها را تحت بار کاری بالا قرار دهید تا از تخصیص صحیح و پایدار حافظه به هر ماشین اطمینان حاصل شود. ناپایداری‌های رم معمولاً در شرایطی که تمام ظرفیت فیزیکی حافظه مورد استفاده قرار می‌گیرد، خود را نشان می‌دهند. این تست‌ها از دیدگاه امنیت شبکه بسیار مهم هستند زیرا خرابی‌های سخت‌افزاری می‌توانند پلتفرم زیرین امنیتی را به خطر اندازند.

نتیجه‌گیری

چیدمان صحیح رم در سرورهای اچ پی نه تنها یک موضوع فنی، بلکه یک فاکتور کلیدی در تعیین کارایی و قابلیت اطمینان زیرساخت شما است. با پیروی از قانون طلایی پر کردن متقارن کانال‌ها و شروع از اسلات‌های سفید (DIMM-A)، و همچنین اطمینان از تطابق ماژول‌ها بین پردازنده‌ها، شما می‌توانید بالاترین پهنای باند ممکن (مد Interleaved) را برای سرور HPE خود تضمین کنید. این دقت در پیکربندی، به طور مستقیم بر سرعت برنامه‌های کاربردی، کارایی ماشین‌های مجازی و در نهایت، تجربه کاربری تأثیر می‌گذارد. همیشه مستندات رسمی HPE (QuickSpecs) برای مدل سرور خاص خود را قبل از نصب بررسی کنید.
