کارت شبکه HBA چیست  ؟

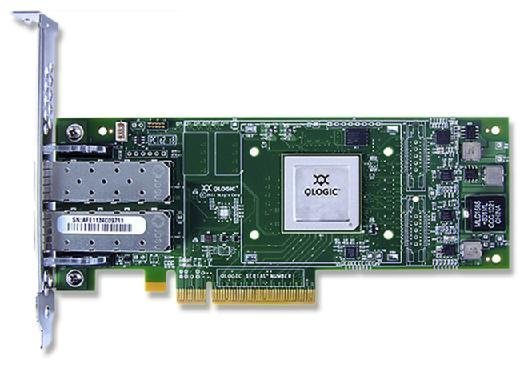

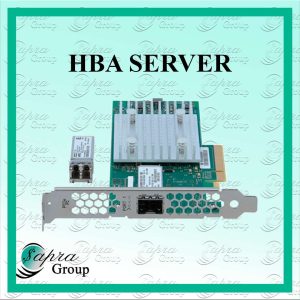

کارت HBA یا Host Bus Adapter یک قطعه سخت‌افزاری است که به عنوان واسط بین سرور و دیسک‌های ذخیره‌سازی از نوع SAN (Storage Area Network) و NAS (Network Attached Storage) عمل می‌کند. این کارت به سرور با استفاده از پورت PCI Express متصل می‌شود و توانایی اتصال به طرح‌های شبکه‌ای مختلف از جمله Fibre Channel و iSCSI را داراست.

خرید سرور HP و خرید کارت شبکه سرور اچ پی میتوانید با شرکت ساپرا صنعت تماس حاصل نماید .

با داشتن کارت HBA، سرعت انتقال داده‌ها بین سرور و دیسک‌های ذخیره‌سازی افزایش می‌یابد و از این رو عملکرد سرور بهبود می‌یابد. همچنین، این کارت قابلیت بالا بردن امنیت داده‌های ذخیره‌سازی را نیز داراست.

کاربردهای کارت HBA عبارتند از:

1- افزایش سرعت انتقال داده‌ها بین سرور و دیسک‌های ذخیره‌سازی
2- افزایش پایداری و قابلیت دسترسی به داده‌های ذخیره‌سازی
3- افزایش امنیت داده‌های ذخیره‌سازی
4- امکان استفاده از طرح‌های شبکه‌ای مختلف برای دسترسی به داده‌های ذخیره‌سازی.

انواع کارت HBA شامل:

1- نوع Fibre Channel: به عنوان یک راه حل برای ارتباط با طرح SAN استفاده می‌شود و از کابل‌های Fibre Channel بهره می‌برد.

HBA: این نوع برای اتصال دستگاه‌های ذخیره‌سازی به سرور با استفاده از کابل‌های Fibre Channel استفاده می‌شود. این کارت‌ها برای انتقال داده‌ها با سرعت بالا و با استفاده از پروتکل‌های مخصوصی

طراحی شده‌اند و قادر به پشتیبانی از تعداد زیادی از دستگاه‌های ذخیره‌سازی با پهنای باند بالا هستند. در حال حاضر، استاندارد FC-16G و FC-32G به عنوان آخرین استانداردهای ارتباطی در این حوزه

مورد استفاده قرار می‌گیرند.

2- نوع iSCSI: برای ارتباط با طرح NAS و SAN از طریق شبکه TCP/IP استفاده می‌شود.

: این نوع برای اتصال دستگاه‌های ذخیره‌سازی به سرور با استفاده از شبکه‌های Ethernet استفاده می‌شود. با استفاده از پروتکل iSCSI، داده‌ها به صورت بسته‌بندی شده از طریق شبکه ارسال می‌شوند. این نوع برای شرکت‌ها و سازمان‌هایی که از شبکه‌های Ethernet استفاده می‌کنند به دلیل قیمت پایین‌تر، سهولت استفاده و افزایش قابلیت اطمینان مورد استفاده قرار می‌گیرد. برای بهره‌مندی از حداکثر سرعت ارتباطی، پهنای باند قابل تنظیم است و فشار بر سرور کمتر است. به عنوان نمونه به صورت معمول استاندارد iSCSI تا سرعت 40G مورد استفاده است.

3- نوع SAS: برای اتصال دستگاه‌های دیسکی مبتنی بر SAS به سرور استفاده می‌شود.

این نوع برای اتصال دستگاه‌های ذخیره‌سازی به سرور با استفاده از کانکتور SAS استفاده می‌شود. با استفاده از پروتکل SAS، داده‌ها به صورت بسته‌بندی شده از طریق کابل SAS ارسال می‌شوند. این نوع برای سازمان‌ها و شرکت‌هایی که به دنبال عملکرد بالا و امنیت بیشتر هستند مورد استفاده قرار می‌گیرد. با استفاده از این نوع ارتباط، می‌توان تا سرعت 24G ارتباط برقرار کرد. در این روش، فشار بر سرور بیشتر است و با توجه به اینکه کابل‌های SAS ارزان نیستند، قیمت این نوع ارتباط بالاتر است.

4- نوع RAID: برای پیاده‌سازی رایانش ابری و افزایش پایداری داده‌ها استفاده می‌شود.

همچنین با استفاده از کنترلر SAS، این نوع ارتباط قابلیت پشتیبانی از تکنولوژی RAID را داراست که به کاربران امکان می‌دهد تا اطلاعاتشان را بر روی چندین دیسک ذخیره کرده و در صورت خرابی دیسک‌ها، از اطلاعات پشتیبانی شده توسط RAID استفاده کنند. تکنولوژی RAID در این نوع ارتباط به صورت آنی پشتیبانی و از امنیت بیشتری برخوردار است. به طور کلی، استفاده از این نوع ارتباط در صورت نیاز به سرعت و امنیت بالا، توصیه می‌شود.

 نحوه استفاده عملکرد HBA

برای استفاده از HBA، ابتدا باید کارت HBA را به سیستم خود متصل کنید. سپس این کارت به دستگاه هدف (مثلاً دستگاه ذخیره سازی) متصل می‌شود تا این کارت به عنوان واسطه بین سیستم و دستگاه ذخیره سازی عمل کند.

بعد از اتصال کارت HBA، باید در سیستم عامل درایور آن را نصب کنید تا بتوانید از آن استفاده کنید. پس از نصب درایور، HBA در سیستم شناسایی خواهد شد و شما می‌توانید با استفاده از نرم‌افزار مدیریت مربوطه، دستگاه ذخیره سازی را پیدا کرده و به آن دسترسی پیدا کنید.

در نهایت، می‌توانید با استفاده از RAID و یا دیگر تکنولوژی‌های موجود در فرمت‌های داده‌های مورد استفاده، اطلاعات خود را روی دیسک‌های ذخیره سازی مرتبط با HBA ذخیره کرده و در صورت خرابی هر یک از دیسک‌ها بازیابی اطلاعات خود را به راحتی انجام دهید.

انواع کارت‌های HBA کمپانی hp

کمپانی HP نیز انواع مختلفی از کارت‌های HBA ارائه می‌کند، که برخی از آن‌ها عبارتند از:

– کارت HBA SAS/SATA با سرعت 6 گیگابیت بر ثانیه
– کارت HBA Fibre Channel با سرعت 8 گیگابیت بر ثانیه
– کارت HBA SAS با سرعت 12 گیگابیت بر ثانیه
– کارت HBA Fibre Channel با سرعت 16 گیگابیت بر ثانیه

همچنین، برای انواع مختلفی از سرورهای کمپانی HP نیز کارت‌های HBA مناسبی وجود دارد، که برخی از آن‌ها عبارتند از:

– کارت HBA SAS/SATA کوچک شکل PCIe HP Smart Array P204i-b
– کارت HBA SAS کامل PCIe HP Smart Array P440ar/2GB FBWC 12Gb
– کارت HBA فیبر کانال کامل HP Z Turbo Drive Quad Pro PCIe Card
– کارت HBA فیبر کانال کامل HP StoreFabric SN1100Q 16Gb Dual Port Fibre Channel Host Bus Adapter.

 ویژگی‌های بارز کارت‌های HBA

1- سرعت بالا: HBA ها معمولاً با سرعت‌های بالای انتقال داده کار می‌کنند که باعث افزایش سرعت انتقال داده در شبکه و تسهیل در پردازش و مدیریت داده‌ها می‌شود.

2- اتصال به انواع دستگاه‌ها: HBA ها قابلیت اتصال به انواع مختلفی از دستگاه‌های ذخیره‌سازی را دارند که این امر به کاربران کمک می‌کند که در پردازش و مدیریت داده‌ها چندین دستگاه متفاوت را در نظر بگیرند.

3- امنیت: HBA ها از روش‌های امنیتی مانند RAID و encryption پشتیبانی می‌کنند که به افزایش امنیت داده‌ها و جلوگیری از از دست رفتن آن‌ها کمک می‌کند.

4- کارکرد در سیستم‌های توزیع شده و مجازی‌سازی شده: HBA ها قابلیت کار با سیستم‌های توزیع شده و مجازی‌سازی شده را دارند که باعث کاهش هزینه‌ها و افزایش انعطاف‌پذیری سیستم‌های رایانه‌ای می‌شود.

5- پشتیبانی از پروتکل‌های مختلف: HBA ها از پروتکل‌های مختلفی مانند SAS، SATA، Fibre Channel و غیره پشتیبانی می‌کنند که باعث تنوع در انتخاب دستگاه‌های ذخیره‌سازی و جلوگیری از تجمع شدن روی یک پروتکل خاص می‌شود.

کارت شبکه hba به چند نسل تقسیم میشود

کارت شبکه HBA به چند نسل تقسیم می شود، اما این تقسیم‌بندی در کل به پارامترهای مانند سرعت انتقال داده، رابط‌های استفاده شده، کاربردها و غیره وابسته است. برخی از نسل‌های رایج کارت شبکه HBA شامل FC HBA مشترک (FC HBA FC-AL، FC HBA لایه 2، FC HBA لایه 3)، FC HBA 8Gb، FC HBA 16Gb، 10GbE HBA و 25GbE HBA می‌شوند.

برخی از معروف‌ترین انواع آداپتورهای کارت HBA عبارتند از:

۱- کارت شبکه HBA FC: برای ارتباط با باس فیبر نوری و اتصال به ذخایری مبتنی بر فایبر چندگانه استفاده می‌شود.

۲- کارت شبکه HBA iSCSI: برای ایجاد ارتباط بین سرور و زیرساخت‌های ذخیره‌سازی استفاده می‌شود.

۳- کارت شبکه HBA SAS: برای ارتباط با دستگاه‌های ذخیره سازی با کابل SAS (Serial Attached SCSI) استفاده می‌شود.

۴- کارت شبکه HBA FCoE: برای ایجاد ارتباط با کابل‌های اترنت و اتصال به ذخایری مبتنی بر فایبر چندگانه استفاده می‌شود.

۵- کارت شبکه HBA NVMe: برای ارتباط با دستگاه‌های ذخیره سازی بر اساس پروتکل NVMe (Non-Volatile Memory Express) استفاده می‌شود.

۶- کارت شبکه HBA Fibre Channel over Ethernet (FCoE): برای اتصال به فایبر چندگانه با استفاده از شبکه‌های اترنت استفاده می‌شود.

 قیمت کارت شبکه HBA

قیمت کارت شبکه HBA، بستگی به نوع و برند آن دارد. قیمت کارت‌های HBA FC معمولاً بسیار بالا است، در حالی که قیمت کارت‌های HBA SAS و HBA iSCSI به طور متوسط حدود ۲۰۰ تا ۳۰۰ دلار در بازار بین‌المللی است. همچنین، برخی از برندهای معروف کارت HBA شامل اینوار هستند:

۱- کارت‌های HBA شرکت Emulex

۲- کارت‌های HBA شرکت QLogic

۳- کارت‌های HBA شرکت ATTO

۴- کارت‌های HBA شرکت Broadcom

۵- کارت‌های HBA شرکت LSI Logic

در هر صورت، قبل از خرید کارت HBA، بهتر است با تحقیق و مقایسه قیمت‌ها و ویژگی‌های مختلف محصولات، بهترین گزینه را انتخاب کنید.
