سن سوئیچ اچ پی مجموعه‌ای از کامپیوترها است که توسط کابل‌ها یا بدون کابل به یکدیگر متصل میشوند. سوئیچ یکی از مهم‌ترین تجهییزات در شبکههای سن سوئیچ است . با استفاده از سوئیچ، چندین کاربر می‌توانند به صورت هم زمان اطلاعات را از طریق سن سوییچ شبکه ارسال کنند. که این امر تأثیری بر سرعت ارسال اطلاعات هر یک از کاربران به سن سوئیچ شبکه نخواهد داشت . سوئیچ ها امکان ارتباط کامپیوترهای یک شبکه را به طور مستقیم با یکدیگر فراهم می‌نمایند. شبکه‌ها و سوئیچ‌ها دارای انواع متفاوتی هستند. سوئیچ‌هایی که برای ارتباطات در یک شبکه داخلی استفاده می‌گردند ، سوئیچ‌های سن سوییچ LAN نام دارند . این نوع سوئیچ ها ارتباطات شبکه را بین سن سوییچ دو دستگاه که قصد ارتباط با یکدیگر را دارند، در زمان مورد نظر ایجاد می‌دهند. سن سوئیچ‌های ارتباط بین سرورها، پشتیبان‌گیرهای شبکه و تجهیزات ذخیره‌ساز را فراهم می‌کنند و وظیفه‌ی اصلی آنها نظارت بر روی جریان ترافیک میان ذخیره‌ساز و سرور است. برخی از سن سوئیچ‌ها به صورت پیش فرض فعال هستند ولی برای برخی دیگر باید لایسنس تهیه شود تا بتوان آنها را فعال کرد. سن سوئیچ hp پرفروش ترین و پرکابردترین سن سوئیچ است که در این میان مدل 24 پورت آن نسبت به سایر مدل‌ها بیشتر مورد استفاده قرار می‌گیرد.که تنها 8پورت از آن قابل استفاده است و برای 16 پورت دیگر باید لایسنس تهیه شود.
سن سوئیچ اچ پی24 پورت AM868B جهت برقراری ارتباط بین سن استوریج و سرور استفاده می شود. پر فروش ترین مدل سن سوئیچ ,مدل 24 پورت که دارای ویژگی، مدیریت عملیاتی در مدت زمان کم و کاهش هزینه های عملیاتی می‌باشد. این سوئیچ ها در پنل جلویی دارای

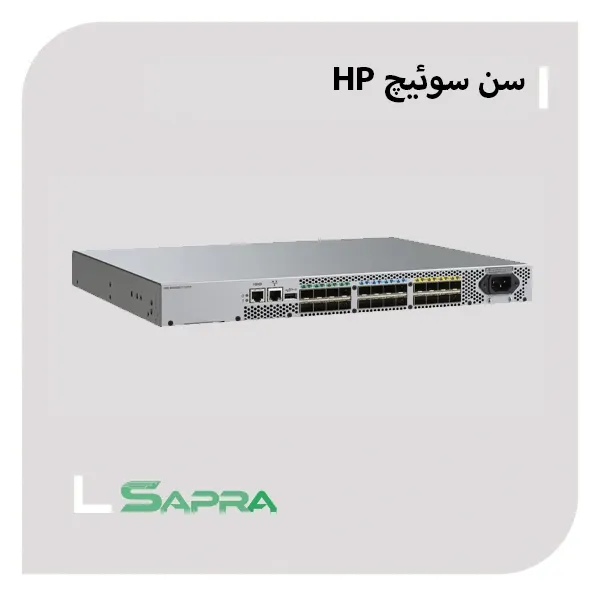

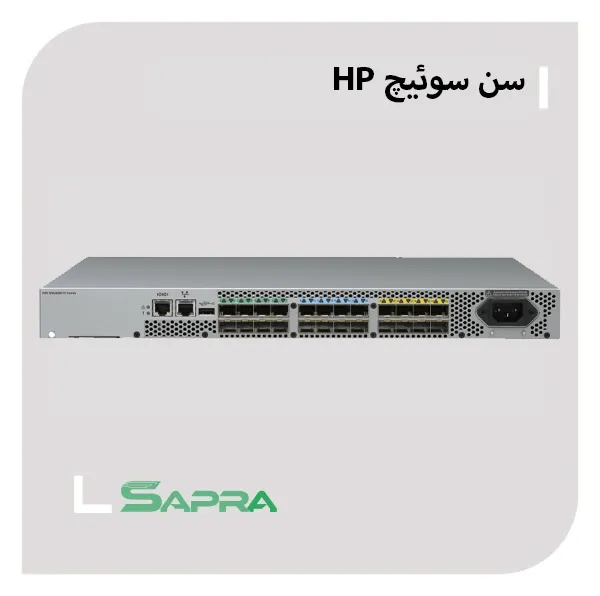

سن سوئیچ HPE 8/24 SAN قابلیت اتصال 8GB بر ثانیه را با قیمتی مناسب و همراه با انعطافپذیری ارائه میدهد و میتواند به عنوان یک هسته مرکزی قابل گسترش و یا به عنوان یک سوئیچ در لبه محیط‌های SAN قرار بگیرد. سن سوئیچ اچ پی مدل AM868C با مشخصات HPE 8/24 SAN برای مشتریانی که به SMB نیاز دارند و به دنبال راه حل اتصال ذخیرهسازی شبکه‌ای ساده و در عین حال انعطاف‌پذیر هستند که نیازهای در حال تکامل را برآورده میکند، ایده‌آل است. سن سوئیچ HP مدل AM868C با مشخصات HPE 8/24 SAN اتصال و انعطافپذیری مورد نیاز را با قیمتی مقرون به صرفه در حالی که عملکرد پیشرو در صنعت را برای محافظت طولانی مدت از سرمایه‌گذاری فراهم میکند، ارائه میدهد. یک راه حل با سهولت در استفاده که به زمان مدیریت کمی نیاز دارد و هزینه‌های عملیاتی را کاهش میدهد.
سن سوئیچ AM868C با برخورداری از شانزده پورت فیبر با کارایی بالا و سنجش اتوماتیک عملکرد 1 ، 2 ، 4 و 8 گیگابایت در ثانیه را ارائه میدهد. با قدرتمندی و قابلیت‌‌های انعطافپذیری و مقیاس‌پذیری میتواند به وقت نیاز مانند سن سوئیچ SAN 24 پورتی عمل کند. SAN سویچ برند اچ پی مدل HPE 24 SAN AM868C محصول شرکت اچ پی (HPE) است و جزء سن سوئیچ‌های پرفروش با قابلیت ارائه 24 پورت فعال و ظرفیت سوئيچینگ 384گیگابیت بر ثانیه (24 پورت 8 گیگابیت بر ثانیه full duplex) محسوب میشود. در صورتی که سازمان نیازی به اینترفیس‌های 8گیگابایت نداشته باشد، قابلیت ذخیرهسازی سوئیچ جدید با پورت‌های SFP چهار گیگابیت بر ثانیه وجود دارد، این در حالی است که چنان‌چه در آینده احساس نیاز کنند، ارتقایSFPها را به 8 گیگابایت در ثانیه به سهولت انجام میشود.
این تجهیز در صورتی که 24 پورت آن فعال باشد، میتواند مانند یک سن سوئیچ کامل عمل کند و یا در حال پیش‌فرض خود سن سوئيچ یعنی حالت دسترسی Gateway، به کار گرفته شود که میتواند اتصال به هر SAN را امکان‌پذیر نماید.
دستگاه HPE 8/24 SAN Switch قابلیت برآورده‌سازی نیازهای سازمان‌های SMB و نیز شرکت‌هایی در ابعاد وسیع با عملکرد بالا چه به صورت یک سوئيچ جداگانه و چه به عنوان یک سوئیچ کم‌هزینه در شبکههای ذخیرهسازی چندلایه را دارد. در حقیقت کاربرد این سن سوئیچ‌ها به‌عنوان یک اینترفیس بین سرور اچ پی و تجهیزات STORAGE همانند MSA 2050 و یا استوریج 2052 مارک اچ پی است که از 24 پورتی که دارد، 16 پورت آن در حالت استاندارد فعال است و برای فعال‌سازی 8 پورت دیگر، لازم است لایسنس مخصوص با پارت نامبر T5518A تهیه شود. حالت دسترسی Gateway با به‌کارگیری استانداردهای سن سوئيچ NPIV (N-Port ID Virtualization) برای فراهم‌کردن اتصالات کانال فیبر به عنوان logical devices به SAN مورد استفاده قرار می‌گیرد. برقراری اتصال در این حالت Access Gateway ، اتصال تجهیزات McDATA، Brocade، Cisco و سایر SANها با این سن‌سوئیچ‌هایی که 24 پورت فعال دارند از طریق استاندارد NPIV، برقرار میشود.
مزایای اصلی حالت دسترسی Gateway عبارتند از:
امکان خرید یک پکیج حرفه‌ای نرم‌افزاری به نام +Power Pack مهیاست که Fabric Vision, Fabric Watch, ISL Trunking, Extended Fabric و همین‌طور مانیتورینگ عملکرد را به طور حرفه‌ای در برمی‌گیرد. به کمک این پکیج نرم‌افزاری ابزارهایی که به‌منظور مدیریت SAN و نیز مانیتورینگ عملکرد شبکه و شرایط سیستم لازم است را به مدیران شبکه ارائه میدهد و دارای سطح امنیتی بالا، مقیاس‌پذیری و قابلیت کنترل است . مدیریت زیرساخت‌ها توسط نرم‌افزار Power Pack+ از طریق single-pane-of-glass مهیا میشود.
1- عملکرد برتر (Superior Performance)
2- اتصال ذخیره‌ساز با قابلیت انعطافپذیری
3- کاهش هزینه TCO برای زیرساخت
4- سازگاری با مجموعه وسیعی از محصولات SAN
5- پکیج نرم‌افزاری +HPE Power Pack
این پکیج که دریافت آن اختیاری است قابلیت پشتیبانی از قابلیت عملکردی ماژولار در بالاترین سطح ممکن را ارائه میدهد و شامل موارد زیر است:
6- مجموعه گسترده‌‌ای از خدمات SAN پکیج HPE
7- ایجاد بالاترین ادغام و یکپارچگی با نیازهای ذخیره سازی از طریق موارد زیر:
8- ارائه مدل بسته بندی کاملاً یکتا و منحصر به فرد
| Fibre Channel ports | 16active with optional license to activate 24 universal ports | ||
| Scalability | Full fabric architecture | ||
| Performance | 8Gbit/sec line speed, full duplex | ||
| Switch core | Non-blocking | ||
| Fabric latency | 700nanoseconds with no contention, cut-through routing at 8 Gbit/sec | ||
| Maximum frame size | 2112-byte payload | ||
| Classes of service | Class 2, Class 3, Class F (inter-switch frames) | ||
| Port types | FL_Port, F_Port, and E_Port; self-discovery based on switch type (U_Port) | ||
| USB | One USB port for system log file downloads or firmware upgrades | ||
| Data traffic types | Fabric switches supporting unicast, multicast (255 groups), and broadcast | ||
| Media types | B-Series Branded Small Form-Factor Pluggable (SFP) | ||
| Laser | Short-wave up to 1,640 ft (500 m); long-wave up to 6.2 mi (10 km) when available | ||
| Fabric services | Simple Name Server, Registered State Change Notification (RSCN), Alias Server (multicast); and Zoning, Web Tools, Enhanced group Management, Optional Fabric Watch, ISL Trunking, Adaptive Networking, Extended Fabric, Advanced Performance Monitor, and Server Application Optimization. | ||
| Options | SFP media, USB Device | ||
| Supported software | Telnet, RADIUS,SNMP, Web Tools, Enhanced Group Management, Advanced Zoning, Fabric Watch, Extended Fabric, Adaptive Networking, Advanced Performance Monitoring, ISL Trunking, Fabric Manager, SAN Network Advisor, Server Application Optimization | ||
| Management access | 10/100 Ethernet (RJ-45), serial port | ||
| Diagnostics | POST and embedded online/offline diagnostics | ||
| Back-to-front airflow, power inlet on port side |
1U | ||
| Dimensions | Width | 42.88cm (16.88inches) | |
| Height | 4.29cm (1.69inches) | ||
| Depth | 30.66cm (12.07inches) | ||
| Weight | 9.3lbs with single power supply, without SFP/SFP+ | ||
| Environment | Temperature | Operating | 0°to 40° C |
| Non-Operating | -25°to 70° C | ||
| Humidity | Operating | 10%to 85% (non-condensing) | |
| Non-Operating | 10%to 90% (non-condensing) | ||
| Altitude | Up to 9,800ft (3,000m) | ||
| Shock | 20G, 6ms , half sine | ||
| Vibration | Operating | 5G sine,4grms random 5-500Hz | |
| Non-Operating | 2G sine, 5-500Hz | ||
| Power | AC Input |
100to 240 VAC nominal |
|
| Supported power range |
Nominal | 48Watts | |
| Maximum | 57Watts | ||
| Frequency | 47to 63 Hz | ||
در کنار سن سوییچ HPE 8/24 SAN Switch-AM868C، پارت نامبر QW938A یکی دیگر از سن سوئیچ‌های معروف اچ پی است که در این‌جا بد نیست نگاه مختصر به آن بیندازیم:
سن سوئیچ اچ پی QW938A قابلیت تنظیم در 12 و یا 24 پورت را دارد که براساس تقاضای کاربر از لحاظ سرعت و آسانی و مقرون به صرفه بودن را ارائه میدهد. و دارای سرعت 4، 8 یا 16 گیگابیت هستند و در ابعاد 1U طراحی شده است که این باعث قدرتمند شدن دستگاه میشود. نصب این سن سوئیچ ها بسیار ساده و دلیل آن استفاده از یک رابط کاربری point-and-click است که استفاده از دستگاه را ساده میکند.
این سن سوئیچ ها دارای سرعت 16 گیگابیت در ثانیه، و انعطافپذیری بسیار بالایی است و هم‌چنین از فن برای خنک سازی برخوردار است . این سن سوئیچ راه حلی ساده و انعطاف پذیر برای استفاده از سن با تکنولوژی برتر ارائه داده است و از مجازی‌سازی در سطح بالا و ذخیرهسازی ابری پشتیبانی میکند و دارای حفاظت یکسان در تمام مسیر داده‌ها و حافظه سیستم هستند. این سوئیچ ها دارای:
