خرید سرور HPE DL380 Gen10 Plus
پیش از گفتیم که سرور DL380 G10 به عنوان پر فروش‌ترین سرور HP در جهان شناخته شده است. اما حال باید بگوییم اگر نیاز به ارتقای سرور خود دارید و یا با افزایش محاسبات در شبکه خود مواجه شده‌اید، کمپانی HPE با معرفی سرور DL380 G10 Plus نگرانی شما را برطرف کرده است.
بررسی HPE ProLiant DL380 Gen10 Plus Server
سرور HPE ProLiant DL380 Gen10 Plus به صورت دو یونیت و با بهره‌مندی از دو پردازنده عرضه شده است می‌تواند برای محیط‌های کاری مختلف با هر میزان حجم کاری ایده‌آل باشد. این سرور با برقراری تعادل و توازن میان قابلیت توسعه و نیز مقیاس‌پذیری قادر است در سطح جهانی عملکرد بسیار خوبی ارائه دهد. سرور DL380 G10 Plus با برخورداری از ضمانت نامه جامع، و قابلیت انطباق بالای خود برای محیط‌های مختلفی که می‌تواند کانتینر یا حتی کلود و بیگ دیتا باشد، بسیار مناسب است.

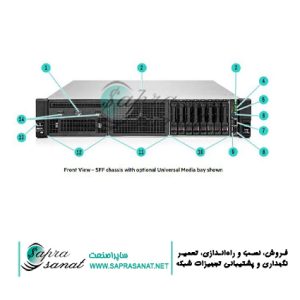

نمای جلویی سرور – شاسی SFF با جایگاه اختیاری Universal Media
- Optional front display port (Via Universal Media Bay)
- Quick removal access panel
- Power On/Standby button and system power LED
- Health LED
- NIC status LED
- UID button/LED
- iLO Service Port
- USB 3.0
- Serial number label pull tab
- Box3 – 8SFF Drive Cage Bay
- Box2 – Optional 8 SFF Drive Cage Bay
- Box1 – Universal Media Bay (optional):
- Drive support label
- Optional USB 2.0 (via Universal Media Bay)

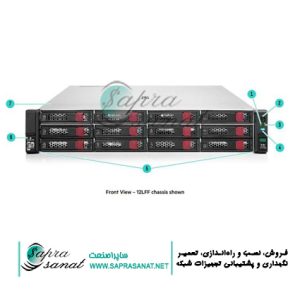

نمای جلویی سرور – شاسی 12LFF
- Health Status
- Power On/Standby button and system power LED button
- NIC Status
- UID button/LED
- 12 x LFF media
- Drive support label
- Quick removal access panel

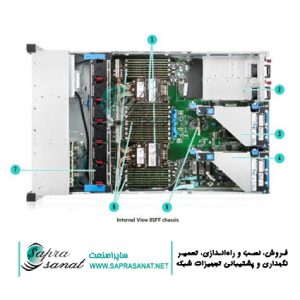

نمای داخلی شاسی 8SFF
- 2Processors, heatsink showing
- Hot Plug redundant HPE Flexible Slot Power supplies
- Second (optional) riser (Requires second CPU)
- Primary riser
- Smart Array connector
- DDR DIMM Slots
- Hot plug fans (6single rotor standard)

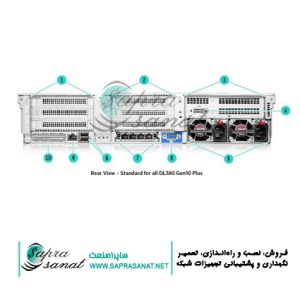

نمای پشتی تمام سرورهای HPE ProLiant DL380 Gen10 Plus
- Primary Riser. PCIe 4.0 Slots (Slots 1-3)
- Secondary Riser. PCIe 4.0 Slots (Slots 4-6)
- Tertiary Riser (Slots 7-8)
- Optional serial port
- Power Supply 1 and 2
- VGA connector
- OCP NIC ports (if equipped)
- USB connectors 3.0 (2)
- Dedicated ILO Management Port
- Blank cover, not available for use
توجه داشته باشید که سرور HPE ProLiant DL380 Gen10 Plus قابلیت پشتیبانی از کارت‌های شبکه تا 200گیگابایت را دارد.
بررسی سخت‌افزاری سرور HPE ProLiant DL380 Gen10 Plus
مشخصات سرور DL380 G10 Plus
- SKUهای سرورهای از پیش پیکربندی شده جدید از کنترلرهای سه حالته Broadcom برخوردارند. (منظور از SKU، شناسه یکتای هر محصول است که آن محصول را از سایرین متمایز می‌سازد.)
- در SKUهای سرورهای جدیدی که از قبل کانفیگ شده‌اند، نرم‌افزار ذخیره‌سازی HPE SR100i Gen10 Plus FIO کنترلر RAID/VROC SATA مورد استفاده قرار می‌گیرد.
- این سرور دارای قابلیت پشتیبانی از درایوهای SFF BC U.2 P5800X SSD HPE NVMe Gen4 است که کارایی بالا و تأخیر کم در نوشتن اطلاعات را ارائه می‌دهند.
- این سرور از کارت شبکه HPE Slingshot SA210S Ethernet 200Gb 1-port PCIe پشتیبانی میکند.
این سرور در فرم فکتور 2U و قابل نصب در رک ارائه شده است و از انواع شاسی‌های زیر پشتیبانی میکند:
سرور HPE ProLiant DL380 Gen10 Plus دارای 4 نوع شاسی به شکل 8SFF، 24SFF ، 8LFF و 12LFF است که به طریق زیر می تواند کانفیگ شود:
- 8SFF (SAS/SATA) with optional SFF Universal Media Bay (P14609-B21), 8SFF midtray, and/or up to 6SFF rear drive bay options
- 24SFF bay (SAS/SATA) with optional 8SFF mid tray drives and/or up to 6SFF rear drive bay options to a total 38 SFF drives
- 8LFF with Universal Media Bay (standard), supporting 2SFF front, optional 8SFF mid tray or 4LFF mid tray, and up to 4LFF rear or 6SFF rear drive bay options
- 12LFF with optional 4LFF mid tray and up to 4LFF rear for a total 20LFF drives
به موارد زیر در زمان پیکربندی سرور توجه کنید:
- شاسی 8SFF قابلیت ارتقا به شاسی 24SFF در قسمت جلویی سرور از طریق انواع کیج درایوهای 8FF دارد. از این کیج درایوها عبارتند از:
8SFF U.2 NVMe, 8SFF U.3 x4/x2 Trimode, 8SFF U.3 (x1 Trimode), 8SFF SAS/SATA
- شاسی 8SFF به صورت پیش‌فرض در درایو 8SFF SAS/SATA در جایگاه 3 ارائه می‌شود. با انتخاب گزینه 8SFF Front Bay 3 Cage/Backplane Removal FIO Option (873763-B21) و سپس انتخاب گزینه دیگری می‌توان آن را با سایر گزینه‌های کیج درایو 8SFF جایگزین کرد.
- Universal Media Bay (P14609-B21) فقط به عنوان یک گزینه برای شاسی 8SFF در دسترس است و تنها امکان جای‌گیری در باکس 1 را دارد.
- 2LFF اولیه و 2LFF ثانویه درایوهای پشتی به ترتیب تمام اسلات های PCIe را برای رایزر اولیه و ثانویه مصرف می‌کنند.
- ارتقای شاسی 8LFF به 12LFF جلو امکانپذیر نیست.
بررسی فن‌های سیستم
سرور HPE ProLiant DL380 Gen10 Plus از انواع فن‌های استاندارد پشتیبانی میکند، در هنگام پیکربندی به نکات زیر دقت کنید:
- فقط در شاسی SFF، مدل‌های 1P با 4 فن استاندارد عرضه می‌شوند. اگر پردازنده دوم (تعداد دو CPU) اضافه شود، کیت فن استاندارد Qty 1 با پارت نامبر (P37042-B21) باید انتخاب شود که شامل 2 فن استاندارد اضافی است. چه برای عملکرد خنک‌کننده بهتر چه به دلیل پرشدن گزینه‌های مخصوصی که به آن نیاز دارند – کیت فن استاندارد (P37042-B21) لازم نیست انتخاب شود.
- شاسی 12LFF و 24SFF با 6 فن عملکرد به صورت استاندارد عرضه می‌شود.
- کیت فن حداکثر عملکرد با پارت نامبر (P14608-B21) برای این‌که بتواند پاسخگوی محیط‌های هم‌دما با محیط باشد، در دسترس است.
- به طور کلی، کیت فن حداکثر عملکرد زمانی مورد نیاز است که درایوهای عقب، یا SKUهای پردازنده‌های بیش از 205 وات، یا حافظه دائمی Optane اینتل، یا درایوهای NVMe با عملکرد بالا، یا Backplaneهای مخصوص پر شده باشند.
ویژگی‌های استاندارد سرور HPE ProLiant DL380 Gen10 Plus
یکی از قطعات اصلی هر سرور پردازنده آن است. در سرور پرولیانت DL380 Gen10، نسل سوم پردازنده‌های Scalable اینتل زئون به کار رفته است. در سرور DL380 G10 Plus با توجه به مدل پیکربندی آن، از 2 سی‌پی‌یو استفاده می‌شود.
- رقم دوم شماره مدل پردازنده “x3xx” که نمایانگر نسل پردازنده است. (به معنی نسل سوم پردازنده‌های سری مقیاس‌پذیر اینتل)
- امکان ارتقای پردازنده‌های نسل اول (x1xx) و/یا پردازنده‌های نسل دوم (x2xx) وجود ندارد.
- پردازنده‌های “U” (یعنی 63xxU) تنها در کانفیگ‌های تک سوکت قابل پشتیبانی است.
در جدول زیر تنها عرضه عمومی اینتل را مشاهده می‌کنید.
|
Intel Xeon processors |
||
|
Processor Suffix |
Description |
Offering |
|
N |
NFV Optimized |
Targeted at Network Function Virtualization (NFV) workloads. Intel® SST-BF improves performance by directing base frequency to high priority/bottleneck cores. Other workloads may see throttling, more details to be provided in upcoming documentation. |
|
S |
Search Optimized |
Optimized base frequency to address ‘search’ workloads. Other workloads may see throttling, more details to be provided in upcoming documentation. |
|
U |
1 Socket Optimized |
Focused on single socket (1P) configurations, delivering performance at competitive price points. Does not support two socket (2P) arrangements. |
|
V |
VM Optimized |
Fosters enhanced VM density, allowing to support more/largervirtual machines per host. |
|
Y |
Speed Select |
Intel® SST-PP increases base frequency when fewer cores are enabled. Allows greater flexibility, deployment options and platform longevity. |
توجه داشته باشید که بیش از 1.5 ترابایت حافظه در هر سوکت به حافظه بالاتر از 128 گیگابایت نیاز دارد.
|
3rd Generation Intel® Xeon® Scalable Processor Family |
|||||||
|
Intel Xeon Models |
CPU Frequency | Cores | L3 Cache (MB) | Power | UPI | DDR4 |
SGX Enclave size |
|
Platinum 8352Y Processor |
2.2GHz | 32 | 48 | 205W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Platinum 8358 Processor |
2.6GHz | 32 | 48 | 250W | 3@11.2GT/s | 3200MT/s |
64GB |
|
Platinum 8360Y Processor |
2.4GHz | 36 | 54 | 250W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Platinum 8368 Processor |
2.4GHz | 38 | 57 | 270W |
3@11.2GT/s |
3200MT/s |
512GB |
|
Platinum 8380 Processor |
2.3GHz | 40 | 60 | 270W |
3@ 11.2GT/s |
3200MT/s |
512GB |
|
Platinum 8362 Processor |
2.8GHz |
32 | 48 MB | 265W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Platinum 8358P Processor |
2.6GHz | 32 | 48 | 240W |
3@11.2GT/s |
3200MT/s |
8GB |
|
Platinum 8352V Processor |
2.1GHz | 36 | 54 | 195W |
3@11.2GT/s |
3200MT/s |
8GB |
|
Platinum 8351N Processor |
2.4GHz | 36 | 54 | 225W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Platinum 8352S Processor |
2.2GHz | 32 | 48 | 205W |
3@11.2GT/s |
3200MT/s |
512GB |
|
Platinum 8352M Processor |
2.3GHz 2.4GHz 2.6GHz |
32
28 24 |
48 MB | 185W
185W 185W |
3@11.2GT/s |
3200MT/s |
64GB |
در هنگام پیکربندی پردازنده‌های سرور DL380 G10 Plus اچ پی، نکات زیر را در نظر داشته باشید:
- 8 کانال DDR4@ 3200 MT/s (سرعت DDR4 کمتر ممکن است در پردازنده‌های بهینه‌سازی بخش (مانند Cloud، NFV و غیره) استفاده شود.
- حداکثر 4 ترابایت رم در هر سوکت. پشتیبانی از حافظه پایدار سری Optane 200 اینتل، باعث فعال شدن تا 6 ترابایت حافظه در هر سوکت می‌شود. (با SGX کار نمی‌کند).
- دارای دو سوکت، و سه UPI @11.2 GT/s.
- برخورداری از ویژگی ۶۴: RAS پیشرفته (به جز پارت‌نامبر 8358P) ، AVX-512 2 FMA و کلیدهای 64 TME-MT
- اعمال رتبه‌بندی فرکانس پایه قطعی تنها برای بارهای کاری VM امکانپذیر است. سایر بارهای کاری ممکن است با فشار مواجه شوند.
- از عملکرد انتخاب سرعت اینتلSpeed Select Performance Profile (SST-P) پشتیبانی میکند، حتی اگر یک پردازنده «Y» نباشد.
- تک سوکت هم قادر است حتی اگر یک پردازنده “U” نباشد. از دو سوکت پشتیبانی نمی‌شود.
- قابلیت پشتیبانی از فرکانس پایه – انتخاب سرعت اینتل (SST-BF) را ندارد.
- از Sub-NUMA 2 (SNC2) پشتیبانی نمی‌کند.
|
3rd Generation Intel® Xeon® Scalable Processor Family |
|||||||
|
Intel Xeon Models |
CPU Frequency | Cores | L3 Cache (MB) | Power | UPI | DDR4 |
SGX Enclave size |
|
Gold 6354 Processor |
3.0GHz |
18 |
39MB |
205W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6348 Processor |
2.6GHz | 28 | 42MB | 235W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6346 Processor |
3.1GHz | 16 | 36MB | 205W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6338N Processor |
2.2GHz | 32 | 48MB | 185W |
3@11.2GT/s |
2667MT/s |
64GB |
|
Gold 6338 Processor |
2.0GHz | 32 | 48MB | 205W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6330N Processor |
2.2GHz | 28 | 42MB | 165W |
3@11.2GT/s |
2667MT/s |
64GB |
|
Gold 6330 Processor |
2.0GHz | 28 | 42MB | 205W |
3@11.2GT/s |
2933MT/s |
64GB |
|
Gold 6326 Processor |
2.9GHz | 16 | 24MB | 185W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6342 Processor |
2.8GHz | 24 | 36MB | 230W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6336Y Processor |
2.4GHz
2.9GHz 3.1GHz |
24
12 8 |
36MB | 185W
150W 150W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6334 Processor |
3.6GHz | 8 | 18MB | 165W |
3@11.2GT/s |
3200MT/s |
64GB |
|
Gold 6314U Processor |
2.3GHz | 32 | 48MB | 205W | N/A | 3200MT/s |
64GB |
|
Gold 6312U Processor |
2.4GHz | 24 | 36MB | 185W | N/A | 3200MT/s |
64GB |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- 8 کانال DDR4@ 2933MT/s (سرعت DDR4 کمتر ممکن است در پردازنده‌های بهینه‌سازی بخش (مانند Cloud، NFV و غیره) استفاده شود.
|
3rd Generation Intel® Xeon® Scalable Processor Family |
||||||||||||||||||||||||||||||||||||||||
|
- 8 کانال DDR4@ 2667MT/s
- دارای دو سوکت، و دو UPI @10.4GT/s.
- RASاستاندارد ، AVX-512 2 FMA، SGX 8GB و کلیدهای 64 TME-MT
- قابلیت پشتیبانی از سری 200 حافظه پایدار Intel Optane، تا 6 ترابایت حافظه در هر سوکت را فعال میکند (با SGX کار نمی‌کند).
سرور HPE ProLiant DL380 Gen10 Plus دارای چیپست C621A اینتل است و از چیپست مدیریت روی سیستم iLO 5 ASIC اچ‌پی برخوردار است. چیپست (Set of Chips) با نصب روی مادربرد مسئولیت مرکز ارتباطات و کنترل آن را بر عهده دارد و می‌تواند بین مادربرد و دیگر اجزای سرور (پردازنده، رم و … ) اتصال برقرار کند. با وجود چیپست مادر برد نقش یک قطعه اصلی در سرور HP را ایفا میکند و از طریق BUSها ، اجزای مختلف سرور را به هم مرتبط میکند. چیپست HPE iLO 5 ASIC ارتباط از راه دور به سرور را امکانپذیر میکند. این ارتباط از راه دور به کمک تکنولوژی iLO از طریق یک پورت RJ-45 از طریق شبکه فراهم می‌شود.
حافظه رم در سرور HPE ProLiant DL380 Gen10 Plus
این سرور از قابلیت پشتیبانی از 32 اسلات DIMM برخوردار است به طوری که حداکثر 18 اسلات رم از طریق 8 کانال برای هر پردازنده و DIMM2 برای هر کانال قابل پشتیبانی است. ضمن این که قابلیت سازگاری با انواع رم هوشمند DDR4 رجیستر شده که به نام Registered RDIMM شناخته می‌شود، وجود دارد.
چنانچه از رم LRDIMM در این سرور استفاده شود، رم قابل پشتیبانی حداکثر ۸ ترابایت به صورت 32×256GB LRDIMM @ 3200 MT/s خواهد بود و چنانچه از رم RDIMM استفاده شود، این مقدار به ۲ ترابایت به شکل 32×64GB RDIMM 3200 MT/s در سرور DL380 G10 Plus خواهد رسید. با توجه به این که از چه مدل پردازنده‌ای در هنگام پیکربندی سرور استفاده می‌کنید، سرعت حافظه حداکثری در سرور شما متغیر خواهد بود. انواع رم در کانفیگ سرور DL380 G10 Plus در جدول زیر آمده است:
| Type | HPE DDR4 Smart Memory, Registered (RDIMM) |
| DIMM Slots Available | 32
16 DIMM slots per processor, 8channels per processor, 2 DIMMs per channel |
| Maximum capacity
(LRDIMM) |
8.0TB
32x256GB LRDIMM @3200 MT/s |
| Maximum capacity
(RDIMM) |
2.0TB
32x64GB RDIMM @3200 MT/s |
| Maximum capacity
(Intel Optane Persistent Memory for HPE) |
8.0TB
16X512GB Memory Modules |
اسلات‌های توسعه
رایزر اولیه و رایزر ثانویه
- عرض باس تعداد خطوط الکتریکی فیزیکی را نشان می‌دهد که به کانکتور می‌روند.
- 3 نوع رایزر در اسلات اولیه پشتیبانی می‌شود.
- کارت‌های x16 نصب شده روی اسلات‌های x8 می‌توانند عملکردی کمتر از حد مطلوب را مشاهده کنند.
|
Primary Riser1 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
1 |
PCIe 4.0 | X8 | X16 | Full-height,full-length slot |
Proc 1 |
|
2 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 1 |
|
3 |
PCIe 4.0 | X8 | X16 | Full-height,half-length slot |
Proc 1 |
|
Primary Riser2 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
1 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 1 |
|
2 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 1 |
|
3 |
NA | NA | NA | NA |
NA |
|
Primary Riser3 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
1** |
NA | NA | NA | NA |
NA |
|
1 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 1 |
|
2 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 1 |
|
3 |
PCIe 4.0 | X16 | X16 | Full-height,half-length slot |
Proc 1 |
** Slot1 پیش‌فرض در Primary Riser3 خالی است و در دسترس نیست. برای اضافه کردن x16 PCIe Gen4 اضافی به P14600-B21 در ارتباط با Primary Riser3 نیاز دارد.
|
Secondary Riser1 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
4 |
PCIe 4.0 | X8 | X16 | Full-height,full-length slot |
Proc 2 |
| 5 | PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 2 |
|
6 |
PCIe 4.0 | X8 | X16 | Full-height,half-length slot |
Proc 2 |
|
Secondary Riser2 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
4 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 2 |
|
5 |
PCIe 4.0 |
X16 | X16 | Full-height,full-length slot |
Proc 2 |
|
6 |
NA | NA | NA | NA |
NA |
|
Secondary Riser3 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
4* |
NA | NA | NA | NA |
NA |
|
4 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 2 |
|
5 |
PCIe 4.0 | X16 | X16 |
Full-height,full-length slot |
Proc 2 |
|
6 |
PCIe 4.0 | X16 | X16 | Full-height,half-length slot |
Proc 2 |
* اسلات 4 پیش‌فرض در ثانویه Riser3 خالی است و در دسترس نیست. برای افزودن x16 PCIe Gen4 اضافی به اسلات 4، به P14600-B21 در ارتباط با Secondary Riser3 نیاز دارد.
رایزر سوم:
- عرض باس تعداد خطوط الکتریکی فیزیکی را نشان می‌دهد که به کانکتور می‌روند.
- 2 نوع رایزر در اسلات سوم پشتیبانی می‌شود.
- کارت‌های x16 نصب شده روی اسلات‌های x8 می‌توانند عملکردی کمتر از حد مطلوب را مشاهده کنند.
|
Tertiary Riser1 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
7 |
PCIe 4.0 | X16 | X16 | Full-height,full-length slot |
Proc 2 |
|
8 |
NA | NA | NA | NA |
NA |
|
Tertiary Riser2 |
|||||
|
Slots# |
Technology | Bus Width | Connector Width | Slot Form Factor |
Notes |
|
7 |
PCIe 4.0 | X8 | X16 | Full-height,full-length slot |
Proc 2 |
|
8 |
PCIe 4.0 | X8 | X16 | Full-height,full-length slot |
Proc 2 |
گرافیک سرور Gen10 Plus
استاندارد ویدئویی یکپارچه
- حالت های ویدیویی تا 1920×1200@60Hz (32bpp)
- 16مگابایت حافظه ویدئویی
HPE iLO 5 در حافظه مدیریت سیستم
- 32مگابایت حافظه فلش
- 4گیگابیت حافظه از نوع DDR3 با قابلیت حفاظت کد تصحیح خطا (ECC)
دستگاه‌های ذخیره‌سازی داخلی
با توجه به مدل آن می‌تواند یکی از موارد زیر باشد:
- درایو نوری
- هارد درایو
حداکثر ظرفیت ذخیره‌سازی داخلی در سرور HPE DL380 G10 Plus
نصب درایوهای SFF و به کارگیری درایو ذخیره‌ساز HDD که به کمک درگاه‌های اتصال SAS در پیکربندی 24+8+4 ظرفیت 550.8 ترابایت ارائه می‌شود. و این به معنای چینش 36 درایو به شکل SFF SAS HDD با ظرفیت 15.3ترابایت است که می تواند ظرفیت گفته شده را فراهم کند. درگاه اتصال NVMe در سرور DL380 G10 Plus نیز پشتیبانی می‌شود و در کانفیگ به شکل 24 درایو با ظرفیت 15.36TB همراه با 8 درایو 192ترابایت و 2 درایو 960گیگابایت، به شکل SFF NVMe PCIe SSD حداکثر ظرفیت ذخیره‌سازی 385.92ترابایت قابل ارائه است. ضمن آن‌که ذخیره‌سازهای سرور نسل Gen 10 Plus از تکنولوژی Hot Plug بهره‌مندند. به کمک این فناوری می‌توان ضمن دسترسی آسان به هاردها، در صورت نیاز نسبت به نصب و تعویض آن‌ها بدون این‌که نیاز به خاموشی سرور و توقف عملیات شبکه باشد، اقدام نمود.
در جدول زیر می‌توانید حداکثر ظرفی ذخیره‌سازی در سرور DL380 Gen10 Plus را درکانفیگ‌های مختلف مشاهده کنید.
|
Drive |
Capacity |
Configuration |
|
Hot Plug SFF SAS HDD |
550.8TB |
24+8+4 x15.3TB(with optional rear SFF drive cage) |
|
Hot Plug SFF SATA HDD |
276.48TB |
24+8+4×7.68TB (with optional SFF drive cage) |
|
Hot Plug LFF SAS HDD |
367.68TB |
12+4+4x18TB + 2×3.84TB (with optional mid –tray and rear LFF drive cage, plus 2 SFF SSD rear) |
|
Hot Plug LFF SATA HDD |
367.68TB |
12+4+4x18TB + 2×3.84TB(with optional mid –tray and rear LFF drive cage, plus 2 SFF SSD rear) |
|
Hot Plug SFF NVMe PCIe SSD |
385.92TB |
24×15.36TB + 8×1.92TB<12W + 2x960GB<10W |
منبع تغذیه (پاور) در سرور HPE DL380 Gen10 Plus
این سرور با قابلیت پشتیبانی از پاورهای 800 و 1600 وات عرضه شده است. این پاورها قادرند راندمان بالایی را ارائه دهند و دارای توان مصرفی بالا هستند و سری پلاتینوم این پاورها مجهز به فناوری Low Halogen هستند. ضمن آن که برخورداری از تکنولوژی Hot Plug در این پاورها، نصب و تعویض پاور را در زمان روشن بودن سرور امکانپذیر میکند. این امکان در پاورهای Flexible Slot اچ پی در سرور G10 Plus با به کارگیری تکنولوژی Tool-Less و Hot Plug ارائه می‌شود. به کمک پاورهای Flex Slot در سرور G10 پلاس عملکرد با کارایی بالا در این سرورها عرضه می‌شود و شما بسته به کانفیگی که در نظر دارید می‌توانید با توجه به وجود چند خروجی برق، پاور مناسب خود را انتخاب کنید.بر این اساس ، استفاده از پاورهای Flexible اچ پی ، منجر به کاهش انرژی و در نتیجه کاهش هزینه‌های کلی برق می‌شود و مانع ظرفیت به دام افتاده در دیتاسنتر می‌شود.
ویژگی پاورهای سرور HPE DL380 G10 Plus عبارتند از:
- HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit: که با راندمان 94 و 96 درصد در دسترس است. – همچنین در ورودی های برق -48VDC و 227VAC/380VDC موجود است.
- HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit : که با راندمان 94 درصد در دسترس است.
ریدکنترلر در سرور HPE DL380 Gen10 Plus
سرور G10 Plus با رید کنترلر HPE Smart Storage SR100i Gen10 Plus SW RAID که به صورت پیش فرض روی آن قرار دارد، عرضه شده است. اما این تنها ریدکنترلر قابل پشتیبانی توسط این سرور نیست. پیش از بررسی سایر ریدکنترلرهای قابل استفاده در هنگام پیکربندی سرور G10 پلاس، اجازه دهید مروری روی رید کنترلر پیش فرض SR100i داشته باشیم:
- HPE Smart Array S100i SR Gen10 SW RAID تنها در حالت UEFI قادر به فعالیت است. و در صورتی که نیاز به پشتیبانی سرور از حالت Legacy دارید یک کنترلر اضافی مورد نیاز است، و برای سفارشات CTO، می‌بایست در بخش تنظیمات حالت Legacy، 758959-B22 را انتخاب کنید.
- HPE Smart Array S100i SR Gen10 SW RAID به طور پیش فرض خاموش است و نیاز به فعال سازی پیش از استفاده دارد.
- S100i از 14 پورت SATA تعبیه شده استفاده میکند، اما تنها 12 پورت قابل دسترسی است و 2 درایو دیگر می‌بایست درایوهای SATA M.2 باشند.
- S100i تنها از ویندوز پشتیبانی میکند.
- از قابلیت پشتیبانی از 2 درایو NVMe تنها از طریق اتصال مستقیم برد سیستم برخوردار است.
- به طور پیش‌فرض درایوهای CM6, CD6, P4xxx, and PE80xx NVMe توسط S100i پشتیبانی نمی‌شوند.
- برای کاربران لینوکس، HPE راه حلی را ارائه می‌دهد که از نرم افزار منبع باز درون توزیعی برای ایجاد حجم بوت RAID 1 دو دیسکی استفاده میکند.
سایر ریدکنترلرهای قابل استفاده در سرور G10 Plus
-
ریدکنترلرهای Essential
- HPE Smart Array E208i-a SR Gen10 Controller
- HPE Smart Array E208i-p SR Gen10 Controller
- HPE Smart Array E208e-p SR Gen10 Controller
-
رید کنترلرهای Performance
- HPE Smart Array P408i-a SR Gen10 Controller
- HPE Smart Array P408i-p SR Gen10 Controller
- HPE Smart Array P408e-p SR Gen10 Controller
- HPE Smart Array P816i-a SR Gen10 Controller
ذکر این نکته ضروری است که رید کنترلرهای Performance به HPE Smart Hybrid Capacitor با پارت نامبر (P02377-B21) یا HPE Smart Storage Battery با پارت نامبر (P01366-B21) نیاز دارند که فروش آن‌ها به طور مجزا صورت می‌گیرد.
-
کنترلر Tri-Mode
- HPE MR416i-p Gen10 Plus Controller
- HPE MR416i-a Gen10 Plus 12G Controller
- HPE MR216i-p Gen10 Plus 12G Controller
- HPE MR216i-a Gen10 Plus 12G Controller
- HPE SR932i-p Gen10 Plus Controller
- HPE SR416i-a Gen10 Plus Controller
توجه داشته باشید که برای نصب کنترلر SR932i-p روی سرور به اسلات رایزر x16 نیاز است. ضمن آن‌که در کنترلرهای SR932i-p و SR416i-a از درایوهای PE80xx NVMe پشتیبانی نمی‌شوند.
کارت گرافیک در سرور HPE ProLiant DL380 G10 Plus
سرور G10 Plus قابلیت پشتیبانی از کارت گرافیک Nvidia را در شرایط خاصی دارد. به طور کلی از هر کدام از کارت گرافیک‌های زیر در هنگام پیکربندی سرور G10 Plus بسته به نیاز خود می‌توانید استفاده کنید:
- NVIDIA A100 40GB PCIe Computational Accelerator for HPE
- NVIDIA A40 48GB PCIe Graphics Accelerator for HPE
- NVIDIA A30 24GB PCIe Accelerator for HPE
- NVIDIA A10 24GB PCIe Graphics Accelerator for HPE
- NVIDIA T4 16GB Computational Accelerator for HPE
رابط‌های سرور HPE DL380 G10 Plus
طیف وسیعی از رابط‌ها در این سرور پشتیبانی می‌شوند. در جدول زیر می‌توانید این رابط‌ها را مشاهده کنید:
| Serial | Optional, rear |
| Display Port | 1 optional front display port via Universal Media Bay |
| VGA Port | 1 standard, rear for all chassis. |
| Network Ports | None standard. Choice of OCP networking card or stand-up networking card required. BTO models will come pre-selected with a primary OCP networking card. |
| HPE iLO Remote Management Network Port | 1Gb Dedicated, rear |
| Front iLO Service Port | 1 standard (Not available on 12 LFF chassis or when SID is ordered, note iLO dongle required. Hewlett Packard Enterprise recommends the HPE USB to Ethernet Adapter (part number Q7Y55A).) |
| Micro SD Slot | Optional via HPE 32GB microSD RAID1 USB Boot Device
Notes: The Micro SD slot is not a hot-pluggable device. Customers should not attempt to plug an SD card into the SD slot while the server is powered. |
| USB 3.0 | Up to 5 total: 1 front, 2 rear, 2 internal (secure), 2 optional USB 2.0 front via Universal Media Bay, or standard on 8LFF chassis |
| SID
(Systems Insight Display) |
Optional
Notes: Not shipping as standard. Available as a CTO option or as a field upgrade (P27096-B21). |
سیستم‌عامل و نرم‌افزار مجازی سازی سرور HPE ProLiant G10 Plus
سرور DL380 G10 Plus ضمن پشتیبانی از نسل سوم پردازنده‌های سری Intel Xeon، از قابلیت سازگاری با سسیتم‌عامل‌های Microsoft Windows Server 2019 و Windows Server 2016 و نیز Enterprise Linux برخوردار است.
- 3rd Generation Intel Xeon Scalable Processor Family
- Windows Server 2019: Essentials, Standard, Datacenter
- Windows Server 2016: Essentials, Standard, Datacenter
- Microsoft Hyper-V Server: 2016 & 2019
- VMware vSphere 6.7 U3 w/P03, 7.0 U2
- Red Hat Enterprise Linux (RHEL) 7.9 & 8.2 – Includes KVM
- SUSE Linux Enterprise Server (SLES) 12 SP5, 15 SP2 (includes Xen & KVM) Ubuntu 20.04 LTS
انواع پیکربندی سرور HPE ProLiant DL380 G10 Plus
در این بخش بعضی از مراحل مورد نیاز برای پیکربندی یک مدل یکپارچه کارخانه را مشاهده می‌کنید. برای اطمینان از سفارش فقط پیکربندی های معتبر، شرکت Hewlett Packard توصیه میکند از یکی از پیکربندی‌های تأیید شده HPE استفاده کنید.
- مدل های یکپارچه کارخانه باید با یک سرور CTO شروع شود.
- FIO نشان‌دهنده این است که این گزینه فقط به عنوان یک گزینه قابل نصب کارخانه در دسترس است.
- همه مدل‌های یکپارچه کارخانه‌ای بر اساس تعداد هارد دیسک‌های اولیه سفارش داده شده با سرور، با فضای خالی کافی هارددرایو پر می‌شوند.
برای پیکربندی پایه از انتخاب یکی از ۴ مدل سرور قابل تنظیم از جدول زیر شروع کنید:
توجه داشته باشید که مدل‌های سرور CTO زیر که در توضیحات SKU با “NC” مشخص شده‌اند، در انتخاب شبکه انعطاف‌پذیری را فراهم می‌کنند و نیاز به یک آداپتور شبکه دارند.
| Networking Choice CTO Server Models | HPE ProLiant DL380 Gen10 Plus 8LFF
NC CTO Server |
HPE ProLiant DL380 Gen10 Plus 12LFF
NC CTO Server |
HPE ProLiant DL380 Gen10 Plus 8SFF
NC CTO Server |
HPE ProLiant DL380 Gen10 Plus 24SFF
NC CTO Server |
| SKU Number | P05175-B21 | P05174-B21 | P05172-B21 | P05173-B21 |
| TAA SKU | P05175-B21#GTA | P05174-B21#GTA | P05172-B21#GTA | P05173-B21#GTA |
| HPE Trusted Supply Chain | P36394-B21 – Optional | |||
| Processor | Not included as standard | Not included as standard | Not included as standard | Not included as standard |
| DIMM Slots | 32-DIMM slots | 32-DIMM slots | 32-DIMM slots | 32-DIMM slots |
| Storage Controller | Embedded SW RAID with 14 SATA ports (12-ports accessible), choice of HPE modular Smart Array and PCIe plug-in controller | |||
| PCIe | Three standard in primary riser | |||
| Drive Cage – included | 8 LFF | 12 LFF | 8 SFF | 24 SFF |
| Network Controller | Choice of either OCP 3.0 or select stand-up network adapters for primary networking selection plus additional/optional stand-up network adapters
Notes: No embedded networking |
|||
| Fans | 6-Standard | 6-Performance | 4-Standard | 6-Performance |
| Management | HPE iLO with Intelligent Provisioning (standard), iLO Advanced and OneView (optional) | |||
| USB | 1×3.0standard plus iLo front service port | None as standard | 1×3.0standard plus iLo front service port | 1×3.0standard plus iLo front service port |
جمع‌بندی
در میان سرورهای HP سری پرولیانت، نسل ۱۰ عملکرد بسیار درخشانی داشته و تا جایی پیش‌روی کرده است که بعضی از کسب و کارها نیازی به رشد و تغییر نمی‌بینند. در این میان چنانچه نیاز داشته باشید از ظرفیت‌های بالاتر ذخیره‌سازهای NVMe بهره‌مند شوید و در عین حال از مزایای نسل سوم پردازنده‌های مقیاس‌پذیر اینتل زئون بی‌نصیب نمانید، سرور HPE ProLiant DL380 Gen10 Plus یک انتخاب منحصر به فرد و ایده‌آل برای شبکه سازمانی کسب و کار شما محسوب می‌شود. برای انتخاب سرور HP که بتواند پاسخگوی تمام نیازهای کسب و کار شما باشد لازم است با کارشناسان آموزش دیده و مجرب مشورت کنید تا علاوه براستفاده بهینه از زمان خود، مانع از تحمیل هزینه‌های نا‌به‌جا و هنگفت به سازمان خود شوید. شما می‌توانید با کارشناسان ساپراصنعت از طریق شماره تماس 02176871880 در ارتباط باشید.
