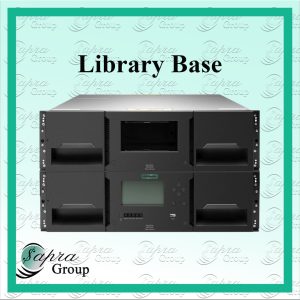

Library Base

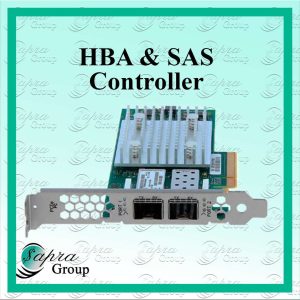

HBA & SAS Controllers

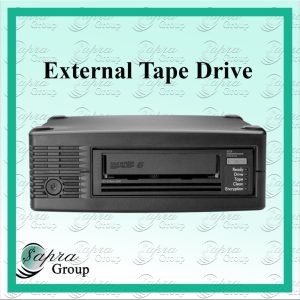

External Tape drive

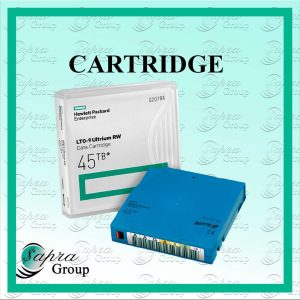

Cartridge

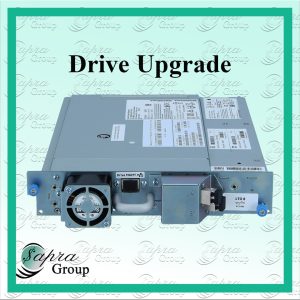

Drive Upgrade kit

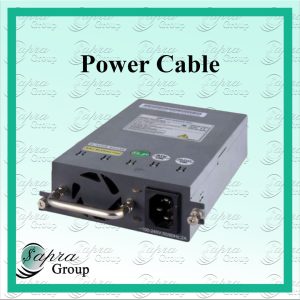

Power Cable
تیپ اچ پی یا ذخیره ساز TAPE
تیپ اچ پی یا ذخیره ساز TAPE چیست ؟
تیپ اچ پی یا ذخیره ساز TAPE تکنولوژی های به کار رفته در tape و LTO شامل فشرده سازی ،پارتیشن بندی ورمزگزاری میباشد.این دستگاه قاعدتا بصورت پشتیبان و ذخیره ساز دستگاه سن استوریج بصورت آفلاین عمل مینماید.
تیپ اچ پی – تیپ اچ پی
ماهیت تولید این دستگاه ارشیو بندی اطلاعات ذخیره شده در سن استوریج میباشد.
کار tape ها بیشتر پشتیبانی و بایگانی کردن اطلاعات میباشد، وهنوز ارگانهایی وجود داردند که Tape را به عنوان محل اصلی ذخیره و ضبط اطلاعات ترجیح می دهند .
تیپ اچ پی – تیپ اچ پی
قیمت tape
قیمت تیپ اچ پی ( تیپ درایو )
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
مزایا و معایت Tape مغناطیسی
Tape ها دارای مصرف پایین تری در برق می باشند.
Tapeها در صورت افزایش داده ها نسبت به دیگر ذخیره سازی ها کم هزینه ترند.
دارای طول عمر بالاتری هستند.
Tapeها فضای بیشتری را نسبت به سایر ادوات ذخیره سازی اطلاعات در اختیار قرار می دهند.
تیپ اچ پی – تیپ اچ پی
طول عمر Tape ها نسبت به سایر دستگاه های ذخیره سازی اطلاعات بالا میباشد.
Exceptional storage density: 240 TB with 1/8 Autoloader, 720 TB with MSL2024(2.5:1 compression using LTO-8 tape cartridges)
تیپ اچ پی – تیپ اچ پی
مدیریت از راه دور مبتنی بر وب برای استفاده آسان
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
| MSL Entry-level Tape Automation Comparison | MSL 1/8 Tape Autoloader | MSL2024 |
| فناوری درایو پشتیبانی می شود | LTO-8 Ultrium 30750 LTO-7 Ultrium 15000 LTO-6 Ultrium 6250 LTO-5 Ultrium 3000 | LTO-8 Ultrium 30750 LTO-7 Ultrium 15000 LTO-6 Ultrium 6250 LTO-5 Ultrium 3000 |
| حداکثر تعداد درایوها | 1 | 2 |
| حداکثر ظرفیت | 240TB(LTO-8, 8 slots) | 720TB (LTO-8, 24 slots) |
| حداکثر انتقال داده‌ها | 1TB/hr (1 LTO-8 drive) | 2.16 TB/hr (2 LTO-8 drives) |
| رابط درایو | 8 Gb Native Fibre Channel 6 Gb/sec SAS | 8 Gb Native Fibre Channel 6 Gb/sec SAS |
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
نرم افزار مدیریت HPE StoreEver یک رابط کاربری آسان برای مدیریت ، نظارت و پیکربندی کل محیط tape library را فراهم می کند.
تیپ اچ پی – تیپ اچ پی
CVTL یک بستر متمرکز برای گزارش پیشرفته TapeAssure و تجزیه و تحلیل تأیید داده ها ، در کنار مدیریت از راه دور ، تشخیص و پیکربندی کلیه MSL Tape Library از سراسر جهان فراهم می کند.
HPE StoreEver TapeAssure Advanced عنصر تحلیلی را ارائه می دهد که نظارت بر سلامت ، عملکرد و بهره برداری خودکار و پیش بینی شده از کلیه درایوهای Tape و کارتریج را پیاده سازی و ارائه می کند.
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
HPE StoreEver نرم افزار تأیید داده با استفاده غیرفعال ، کیفیت داده های ذخیره شده در کارتریج های نوار LTO را تأیید و اسکن می کند ، و این اطمینان را می دهد که در صورت نیاز به اطلاعات مهم تجاری ، بازگرداندن موفقیت آمیز امکان پذیر است.
Tape Autoloader1/8 و MSL2024 Tape Library از رسانه LTO-7 Type M پشتیبانی میکنند.
یک کارتریج LTO-8 دارای ظرفیت 12 سال است و با برچسب بارکد اتوماسیون منتهی به “L8” نشان داده شده است.
همچنین ، یک کارتریج LTO-7 Type M فقط می تواند در درایو LTO-8 نوشته و خوانده شود. درایوهای LTO-7 قادر به خواندن کارتریج های LTO-7 Type M نمی باشند.
MSL Tape Libraries با داشتن 2000000 robot load/unload cycles قابلیت بالایی را برای درخواست ها دلرد.
DRM به tapedrive امکان تنظیم دینامیکی و مداوم سرعت درایو را می دهد تا با سرعت میزبان یا شبکه مطابقت داشته باشد.
این امر باعث افزایش کارایی ، کاهش ساییدگی مکانیکی در درایو نوار و افزایش طول عمرtape می شود.
Data Rate Matching
سرور و ذخیره ساز TAPE
تطبیق نرخ داده ترکیبی از مدیریت بافر پیچیده و سرعت موتور متغیر tape drive برای مطابقت با نرخ انتقال tape drive به خروجی میزبان میباشد. این ویژگی اطمینان حاصل می کند که tape drive صرف نظر از محیط ، همچنان به جریان داده ها ادامه می دهد و سه مزیت بزرگ را به همراه دارد:
تیپ اچ پی – تیپ اچ پی
- کارآیی را بهینه کرده و راندمان کلی را به حداکثر می رساند ، درایو می تواند بلافاصله به هرگونه تغییر سرعت داده از میزبان پاسخ دهد
- به طور قابل توجهی سایش جسمی را کاهش داده و قابلیت اطمینان را افزایش می دهد
- با کاهش تعداد دفعات مورد نیاز ، کمترین میزان نیاز نیرو برای درایو را به حداقل می رساند.
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
| دامنه نرخ انتقال داده ATS | LTO Ultrium Tape Drive |
| 101 to 300 MB/s | HPE LTO-8 Ultrium 30750 |
| 101 to 300 MB/s | HPE LTO-7 Ultrium 15000 |
| 54 to 160 MB/s | HPE LTO-6 Ultrium 6250 |
| 47 to 140 MB/s | HPE LTO-5 Ultrium 3000 |
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
Tape Autoloader1/8 وMSL2024 Tape Library با HPE Library ( L&TT ) پشتیبانی میشوند.
تیپ اچ پی – تیپ اچ پی
( L&TT ) یک ابزار تشخیصی رایگان برای همه محصولات ذخیره سازی HPE Tape میباشد،که ابزار تشخیصی قوی برای هر دو متخصص باتجربه و سرپرست آموزش دیده طراحی شده است و به مشتریان این امکان را می دهد تا نصب را تأیید کنند ، از قابلیت اطمینان محصول اطمینان حاصل کنند ، تشخیص های لازم را انجام دهند و به وضوح سریع تر مشکلات دستگاه Tape دست یابند.
مراحل انتخاب دستگاه ذخیره سازی TAPE
1)ابتدا میبایستی شاسی دستگاه را انتخاب نموده.دو مدل جدید دستگاه تیپ اچ پی به شرح ذیل میباشند
1-1 دستگاه تیپ با پارت نامبر AK379A که دارای 24 اسلات قرار گیری تیپ بوده.
1-2 دستگاه تیپ با پارت نامبر R1R75A که دارای 8 عدد اسلات قرار گیری تیپ میباشد.
مشخصات HPE TAPE LIBRARY
| ظرفیت تعداد کارتریج | Compliant with | Part Number | Description |
| 8 | TAA (Trade Agreements Act) | R1R75A | HPE StoreEver MSL 1/8 G2 0-drive Tape Autoloader |
| 24 | TAA (Trade Agreements Act) | AK379A | HPE StoreEver MSL2024 0-drive Tape Library |
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
محتویات کیت:
- One 2.5M PDU Power Cord, C13/C14, 10A (part number 142257-002)
- One RJ-45 Ethernet cable
- Rack-mount hardware (only included with MSL2024)
Tape Drives
2)در مرحله دوم میبایستی دستگاه اپگرید کیت یا راه انداز شاسی تیپ انتخاب شود.
تیپ اچ پی – تیپ اچ پی
| مشخصات | پارت نامبر | سرعت | توضیحات |
| HPE StoreEver MSL LTO-8 Ultrium 30750 FC Drive Upgrade Kit | Q6Q67A | 30750 FC | دستگاه اپگرید کیت (راه انداز) دخیره ساز TAPE با خروجی فیبر نوری و قابلیت راه اندازی کارتریج TAPE تا نسل هشتم |
| HPE StoreEver MSL LTO-8 Ultrium 30750 SAS Drive Upgrade Kit | Q6Q68A | 30750 SAS | دستگاه اپگرید کیت (راه انداز) دخیره ساز TAPE با خروجی SAS و قابلیت راه اندازی کارتریج TAPE تا نسل هشتم |
| HPE StoreEver MSL LTO-7 Ultrium 15000 FC Drive Upgrade Kit | N7P36A | 15000 FC | دستگاه اپگرید کیت (راه انداز) دخیره ساز TAPE با خروجی فیبر نوری و قابلیت راه اندازی کارتریج TAPE تا نسل هفتم |
| HPE StoreEver MSL LTO-7 Ultrium 15000 SAS Drive Upgrade Kit | N7P37A | 15000 SAS | دستگاه اپگرید کیت (راه انداز) دخیره ساز TAPE با خروجی SAS و قابلیت راه اندازی کارتریج TAPE تا نسل هفتم |
| HPE StoreEver MSL LTO-6 Ultrium 6250 SAS Drive Upgrade Kit | C0H27A | 6250 SAS | دستگاه اپگرید کیت (راه انداز) دخیره ساز TAPE با خروجی SAS و قابلیت راه اندازی کارتریج TAPE تا نسل ششم |
| HPE StoreEver MSL LTO-6 Ultrium 6250 FC Drive Upgrade Kit | C0H28A | 6250 FC | دستگاه اپگرید کیت (راه انداز) دخیره ساز TAPE با خروجی فیبر نوری و قابلیت راه اندازی کارتریج TAPE تا نسل ششم |
| HPE StoreEver MSL LTO-5 Ultrium 3000 SAS Drive Upgrade Kit | BL540B | 3000 SAS | دستگاه اپگرید کیت (راه انداز) دخیره ساز TAPE با خروجی SAS و قابلیت راه اندازی کارتریج TAPE تا نسل پنجم |
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
Encryption Options/Licenses
| Part Number | Description |
| AM495A | HPE StoreEver 1/8 G2 Tape Autoloader and MSL Tape Library Encryption Kit |
| TC468A | HPE StoreEver MSL2024 KMIP Encryption LTU |
| TC468AAE | HPE StoreEver MSL2024 KMIP Encryption E-LTU |
HBAs and SAS Controllers
| P/N | Speed perfomance | Description |
| 804405-B21 | 12G SAS | HPE Smart Array P408e-p SR Gen10 (8 External Lanes/4GB Cache) PCIe Plug-in Controller |
| 804398-B21 | 12G SAS | HPE Smart Array E208e-p SR Gen10 (8 External Lanes/No Cache) PCIe Plug-in Controller |
| 726911-B21 | 12Gb | HPE H241 2-ports Ext Smart Host Bus Adapter |
Allowed cable lengths
| 8Gb | 4Gb | 2Gb | Drive type | External Cable type |
| NA | 0.5m – 150m | 0.5m – 300m | All drive types | OM2 |
| 0.5m – 150m | 0.5m – 380m | 0.5m – 500m | All except LTO-5 Ultrium 3000 | OM3/OM4 |
| 0.5m – 50m | 0.5m – 150m | 0.5m – 300m | LTO-5 Ultrium 3000 | OM3/OM4 |
ذخیره ساز TAPE – ذخیره ساز TAPE – ذخیره ساز TAPE
مشخصات فنی
| MSL2024 | 1/8 Tape Autoloader | ||
LTO-8 Ultrium 30750 LTO-7 Ultrium 15000 LTO-6 Ultrium 6250 LTO-5 Ultrium 3000 | LTO-8 Ultrium 30750 LTO-7 Ultrium 15000 LTO-6 Ultrium 6250 LTO-5 Ultrium 3000 | فناوری درایو | |
| Up to2 | 1 | حداکثر تعداد درایوها | |
| 24 | 8 | تعداد اسلات ها | |
Gb Native Fibre Channel 6 Gb/sec SAS | 8 Gb Native Fibre Channel 6 Gb/sec SAS | رابط درایو | |
288 TB (LTO-8) 144 TB (LTO-7) 60 TB (LTO-6) 36 TB (LTO-5) | 96 TB (LTO-8) 48 TB (LTO-7) 20 TB (LTO-6) 12 TB (LTO-5) | Native | بیشترین ظرفیت |
720 TB (LTO-8) 360 TB (LTO-7) 150 TB (LTO-6) | 240 TB (LTO-8) 120 TB (LTO-7) 50 TB (LTO-6) | Compressed (2.5:1) | |
| 72 TB (LTO-5) | 24 TB (LTO-5) | Compressed (2:1) | |
2.16 TB/hr (2x LTO-8) 2.16 TB/hr (2x LTO-7) 1.15 TB/hr (2x LTO-6)1.0 TB/hr (2x LTO-5) | 1.08 TB/hr (1x LTO-8) 1.08 TB/hr (1x LTO-7) 0.57 TB/hr (1x LTO-6) 0.5 TB/hr (1x LTO-5) | Native | بیشترین نرخ انتقال |
| 3.4 x 18.9 x 31.7 in (8.7 x 48 x 80.6 cm) | 1.7 x 19 x 31.9 in (4.4 x 48.2 x 80.9cm) | Out-of-Box (HxWxD) | ابعاد |
| 10.7 x 23.2 x 38.9 in (27.1 x 58.9 x 98.7 cm) | 10 x 23 x 39 in (25 x 58 x 99 cm) | Shipping (HxWxD) | |
| 32.9 lb (14.9 kg) | Out of box | وزن | |
| 56.9 lb (25.8 kg) | Shipping | ||
